| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO-9001; PED; AD 2000 |
| 모델 번호 | AISI 316 MSS SP-114 CL1000 3/4" 캐스트 소켓 용접 스트레이트 크로스 |
| 문서 | 제품 설명서 PDF |

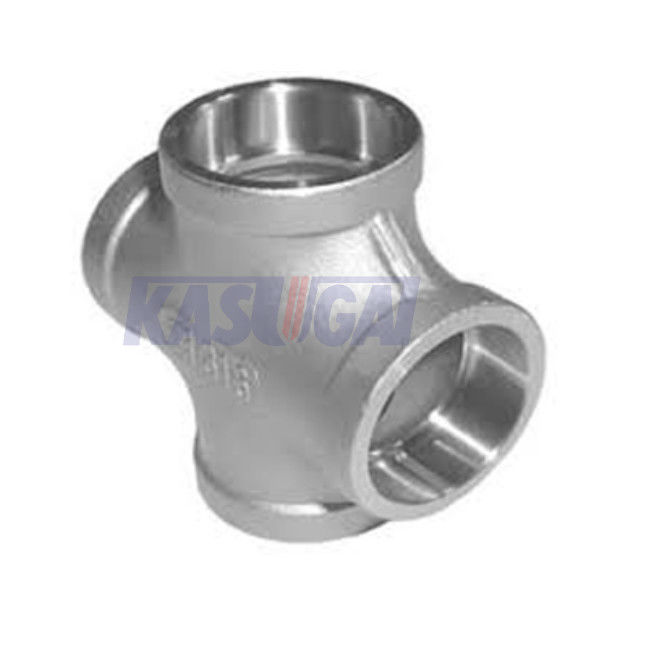

AISI 316 MSS SP-114 CL1000 3/4 " 스테인레스 강 캐스트 소켓 융착 일직선 교차
제품 정보
| 상품 이름 | AISI 316 MSS SP-114 CL1000 3/4 " 스테인레스 강 캐스트 소켓 융착 일직선 교차 |
| 끼움 식 | 소켓 융착 일직선 교차 |
| 차원 | MSS SP-114:2018 |
| 크기 범위 | 3/4" |
| 압력 클래스 | 클래스 1000년 |
| 재료 | AISI 316/L |
일직선 교차는 파이프로의 두배 수직 연결을 하는데 사용된 푸르-웨이 맞춤입니다. 그것은 교차로를 닮습니다. 파이프의 주요 실행에 연결되는 라인은 가지로 알려집니다. 파이프의 주요 실행은 종종 헤더로 불립니다. 모든 4 수단이 똑같은 관경인 것을 단어는 똑바로 나타냅니다.
표준과 재료 : AISI 316L
AISI 316과 AISI 316L은 비산화 산과 염소를 함유한 매체에서 적절한 저항을 가지고 있는 녹슬지 않는, 오스테니틱 크롬 니켈 몰리브덴강을 묘사합니다. 화학조성 때문에, 물질 316과 물질 316L은 본래 내부식재 합금입니다. .
AISI 316/L은 평균 화학 조성 (%)에 접근합니다
| 등급 | 최대인 Ｃ | Si, 최대 | Mn, 최대 | Ｐ, 최대 | 최대인 Ｓ | Ni | Cr | Mo |
| AISI 316 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
| AISI 316L | 0.03 | 1.00 | 2.00 | 0.045 | 0.030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
AISI 316/L 역학적 성질
| 역학적 성질 | 316 | 316L |
| 인장 강도 (MPa), ≥ | 515 | 485 |
| 0.2%Yield 인장 강도 (MPa), ≥ | 205 | 170 |
| 50 밀리미터 (2에 신장에.) (%), ≥ | 40 | 40 |
| 브리넬 경도 (HBW), ≤ | 217 | 217 |
| 로크웰 경도 (HRBW), ≤ | 95 | 95 |
클래스 1000년의 SP-114 차원은 (인치에) 소켓 융착 맞춤으로 일했습니다
| NPS | 센터·엔드형 팔꿈치, TEE와 크로스 | 센터·엔드형 45o 팔꿈치 | 소켓은 (min.)/(max.)를 지녔습니다 |
Dia를 지녔습니다. (min.)/(max.) |
소켓 깊이 (분.) | 금속 두께 | 외부테 Dia. (분.) | 전체 커플링 길이 (분.) | 캡 하이트 (분.) | 플랫 탑 캡 두께 (분.) |
| A | Ｃ | SB | BD | SD | Ｇ | H1 | Ｗ | Ｐ | G1 | |
| 18 | 0.81 | 0.69 | 0.420/0.440 | 0.227/0.337 | 0.32 | 0.09 | 0.55 | 1.00 | 0.68 | 0.09 |
| 14 | 0.81 | 0.69 | 0.555/0.575 | 0.380/0.440 | 0.32 | 0.09 | 0.74 | 1.00 | 0.68 | 0.09 |
| 38 | 0.93 | 0.81 | 0.690/0.710 | 0.515/0.575 | 0.32 | 0.10 | 0.86 | 1.12 | 0.81 | 0.10 |
| 12 | 1.12 | 0.87 | 0.855/0.875 | 0.644/0.704 | 0.32 | 0.10 | 1.05 | 1.38 | 0.93 | 0.12 |
| 34 | 1.31 | 1.00 | 1.065/1.085 | 0.854/0.914 | 0.37 | 0.12 | 1.30 | 1.50 | 1.06 | 0.13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0.44 | 0.13 | 1.61 | 1.62 | 1.31 | 0.15 | ||
| 114 | 1.675/1.695 | 1.412/1.472 | 0.50 | 0.14 | 1.86 | 2.00 | 1.62 | 0.17 | ||
| 112 | 1.915/1.935 | 1.652/1.712 | 0.50 | 0.15 | 2.17 | 2.12 | 1.62 | 0.19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0.56 | 0.17 | 2.74 | 2.50 | 1.75 | 0.22 |
