| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO; PED |
| 모델 번호 | AISI 304 ISO 49-1994(E) CL150 캐스트 나사 육각 니플 |
| 문서 | 제품 설명서 PDF |

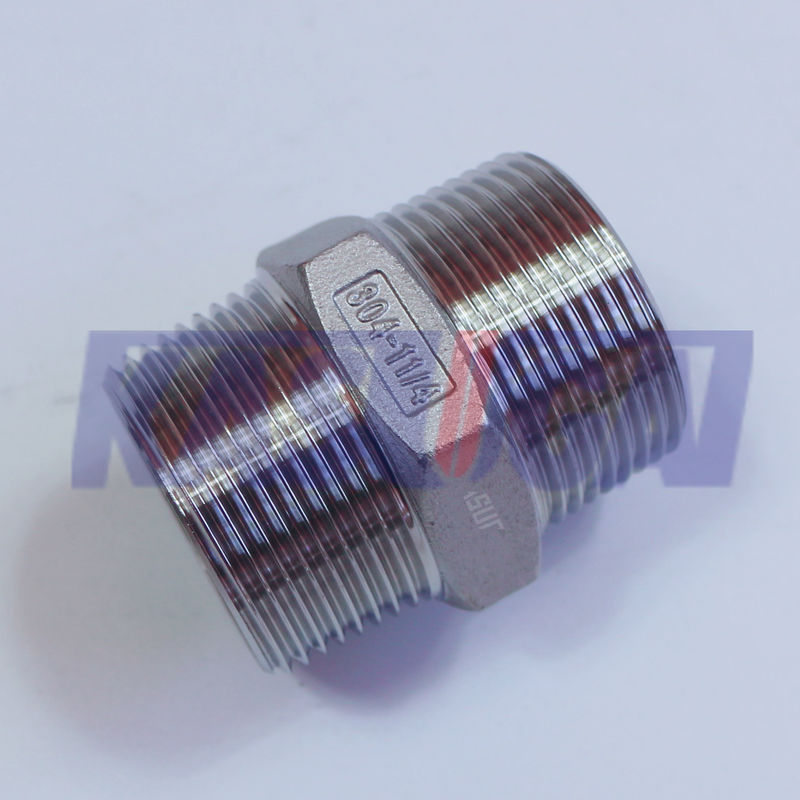

AISI 304 ISO 49-1994 ((E) CL150 스테인리스 스틸 가재 힌트 된 헥사곤 닛플
제품 정보
·유지보수: 시스템의 무결성을 보장하기 위해 누출 및 마모 징후를 정기적으로 검사하는 것이 좋습니다.
·소재: 일반적으로 구리, 스테인레스 스틸 또는 다른 금속과 같은 재료로 만들어집니다. 내구성 및 부식 저항성을 위해.
·설치: 안전한 연결을 만들기 위해 대응하는 여성 스레드 파이프 또는 피팅에 스루브됩니다.
·신청서: 각종 산업에서 가닥 파이프를 연결하고 확장하는 데 널리 사용됩니다. 특히 배관 및 유체 전송 시스템에서 사용됩니다.
| 제품 이름 | AISI 304 ISO 49-1994 ((E) CL150 주사각형 톱니 |
| 스레드 종류 | ASME B120.1 (NPT) |
| 크기 | ISO 49-1994 (E) |
| 크기 범위 | 11⁄4 |
| 압력급 | 150급 |
| 재료 | AISI 304/L |
표준 및 재료:AISI 304L
SAE/ANSI 304 (AISI 304) 는 가장 일반적으로 사용되고 사용되는 스테인리스 스틸 유형입니다. 또한 18/8 스테인리스 스틸, A2 스테인리스 스틸 (ISO 3506에 따라),또는 304S15 (영국 표준에 따라)이 용합은 호소성 크롬 니켈 합금으로, 실질적으로 매우 높은 부식 저항력을 가지고 있습니다. 또한 비 자석성이며 열 처리를 통해 단단해질 수 없습니다.AISI 304는 매우 부식성 환경에 견딜 수 있고 모양이 될 수 있기 때문에, 가공 및 용접 비교적 쉽다, 그것은 광범위한 응용 프로그램에 매우 인기가 있습니다.
AISI 304/L 화학 성분 (%)
| 등급 | C, 최대 | Cr | Mn, 최대 | 니 | P, 최대 | S, 최대 | 네, 최대 |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/L 기계적 특성
| 기계적 특성 | 304 | 304L |
| 단단함, 노프 | 138 | 158 |
| 강도, 록웰 B | 70 | 82 |
| 단단함, 비커스 | 129 | 159 |
| 팽창력, 최고 | 505 MPa | 564 MPa |
| 팽창력, 양력 | 215 MPa | 210 MPa |
| 틈에 있는 길쭉함 | 70% | 58% |
| 탄력성 모듈 | 193~200 GPa | 193~200 GPa |
| 차피 영향 | 325 J | 216J |
ISO 49-1994 (E) 육각형 Nipples의 차원 (mm)
평면 너비, s는 제조업체의 재량에 맡겨집니다.
| 부착 크기 (인치) | 크기 (mm) | ||
| N8 | N8 R-L | N8 감소 | a |
| ⅛ | ∙ | ∙ | 29 |
| ¼ | ∙ | ∙ | 36 |
| ⅜ | ∙ | 3⁄8 × 1⁄4 | 38 |
| ½ | ½ |
1⁄2 × 1⁄4 1⁄2 × 3⁄8 |
44 |
| ¾ | ¾ |
3⁄4 × 3⁄8 3⁄4 ×1⁄2 |
47 |
| 1 | (1) |
1 × 1⁄2 1 × 3⁄4 |
53 |
| 1¼ | ∙ |
(11⁄4 ×1⁄2) 11⁄4 × 3⁄4 11⁄4 × 1 |
57 |
| 1½ | ∙ |
(11⁄2 × 3⁄4) 11⁄2 × 1 11⁄2 × 11⁄4 |
59 |
| 2 | ∙ |
2 × 1 2 × 11⁄4 2 × 11⁄2 |
68 |
| 2½ | ∙ | (21⁄2 ×2) | 75 |
| 3 | ∙ |
3×2 3 × 21⁄2) |
83 |
| 4 | ∙ | ∙ | 95 |
