| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO; PED |
| 모델 번호 | ASTM A351 MSS SP-114 CL1000 스테인리스 스틸 주조 나사산 육각 헤드 부싱 부싱 |
| 문서 | 제품 설명서 PDF |

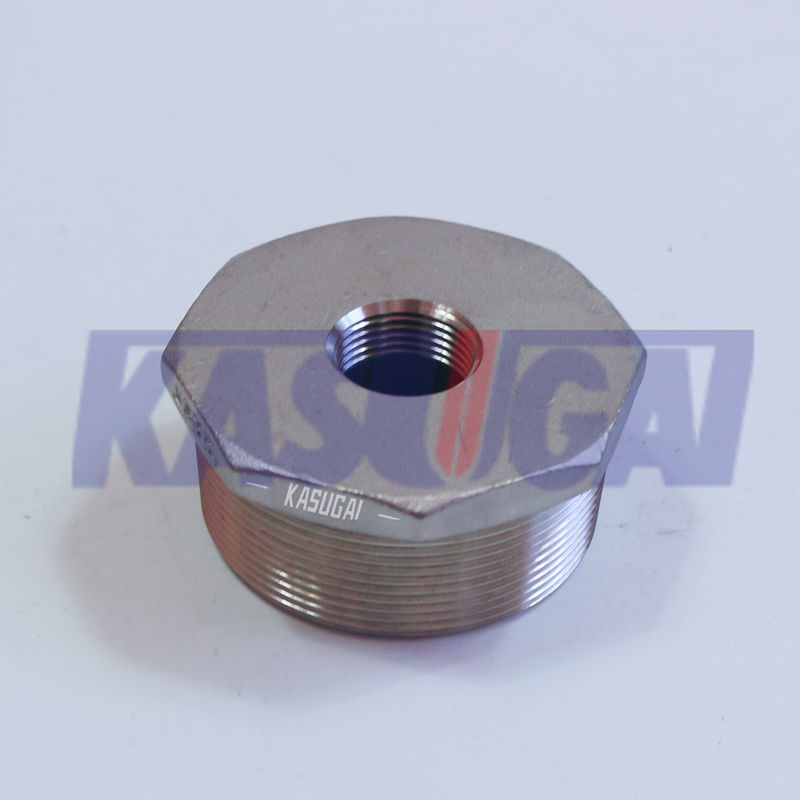

ASTM A351 MSS SP-114 CL1000 스테인리스 스틸 주사형 힌드 헥스 헤드 부시
제품 정보
· 주사 과정을 통해 스테인리스 스틸로 만들어져 내구성, 부식 저항성, 장수성
· 외부에 남성 가닥과 헥사고널 머리가 있습니다.
· 파이프 크기 전환 또는 연장이 필요한 파이프, 산업 및 상업 시스템에서 사용됩니다.
| 제품 이름 |
ASTM A351 MSS SP-114 CL1000 스테인리스 스틸 주사형 힌드 헥스 헤드 부시
|
| 스레드 종류 | ASME B120.1 (NPT) |
| 크기 | MSS SP-114 |
| 크기 범위 | 1/4~4~ |
| 압력급 | 1000급 |
| 재료 | ASTM A351 ((CF8/CF8M) |
· 장점:
부식 저항성: 스테인레스 스틸 구조는 부식 및 노화에 대한 뛰어난 저항성을 제공합니다.
내구성: 다양한 환경에서 오래 지속되는 연결과 신뢰할 수있는 성능을 보장합니다.
o 쉽게 설치: 헥사스 헤드 디자인은 표준 도구를 사용하여 쉽게 꽉 잡고 제거 할 수 있습니다.
표준 및 재료: ASTM A351 CF8 및 CF8M
ASTM A351 CF8 및 CF8M는 아우스테니틱 스테인리스 스틸이며, 좋은 강도와 유연성을 나타냅니다. CF8/CF8M는 펌프 및 밸브, 해양, 화학 처리, 식품 처리 산업에 널리 사용됩니다.CF8는 핵 및 방위 산업에도 사용됩니다..
ASTM A351 CF8/CF8M 화학적 성분 (%)
| 등급 | C | 원 | Cr | 모 | 니 | 페 | 큐 |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | 발 | 00.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | 발 | 00.00-0.00 |
ASTM A351 CF8/CF8M 기계적 특성
| 등급 |
팽창 강도 (ksi) |
생산력 (ksi) |
길쭉함 (%) |
단단함 (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
1000급 가공 힌드 헥스 헤드 부싱의 차원 (인치)
| NPS | 외부 실의 길이가 (분) | 내부 스레드의 길이가 (분) | 머리 높이 (분) | 평면 상의 명목 폭(b) |
| A | T | D | C | |
| 1⁄4 × 1⁄8 | 0.44 | 0.26 | 0.12 | ⅝ |
| 3⁄8 × 1⁄8 | 0.50 | 0.40 | 0.16 | 11/16(a) |
| 3⁄8 × 1⁄4 | 0.50 | 0.40 | 0.16 | 11/16(a) |
| 1⁄2 × 1⁄8 | 0.56 | 0.26 | 0.19 | ⅞ |
| 1⁄2 × 1⁄4 | 0.56 | 0.40 | 0.19 | ⅞ |
| 1⁄2 × 3⁄8 | 0.56 | 0.41 | 0.19 | ⅞ |
| 3⁄4 × 1⁄8 | 0.62 | 0.26 | 0.22 | 11 1/16(a) |
| 3⁄4 × 1⁄4 | 0.62 | 0.40 | 0.22 | 11 1/16(a) |
| 3⁄4 × 3⁄8 | 0.62 | 0.41 | 0.22 | 11 1/16(a) |
| 3⁄4 ×1⁄2 | 0.62 | 0.53 | 0.22 | 11 1/16(a) |
| 1 × 1⁄8 | 0.75 | 0.26 | 0.25 | 1⅜ |
| 1 × 1⁄4 | 0.75 | 0.40 | 0.25 | 1⅜ |
| 1 × 3⁄8 | 0.75 | 0.41 | 0.25 | 1⅜ |
| 1 × 1⁄2 | 0.75 | 0.53 | 0.25 | 1⅜ |
| 1 × 3⁄4 | 0.75 | 0.55 | 0.25 | 1⅜ |
| 11⁄4 × 1⁄4 | 0.81 | 0.40 | 0.28 | 1¾ |
| 11⁄4 × 3⁄8 | 0.81 | 0.41 | 0.28 | 1¾ |
| 11⁄4 ×1⁄2 | 0.81 | 0.53 | 0.28 | 1¾ |
| 11⁄4 × 3⁄4 | 0.81 | 0.55 | 0.28 | 1¾ |
| 11⁄4 × 1 | 0.81 | 0.68 | 0.28 | 1¾ |
| 1⁄2 × 1⁄4 | 0.81 | 0.40 | 0.31 | 2 |
| 11⁄2 × 3⁄8 | 0.81 | 0.41 | 0.31 | 2 |
| 11⁄2 × 1⁄2 | 0.81 | 0.53 | 0.31 | 2 |
| 11⁄2 × 3⁄4 | 0.81 | 0.55 | 0.31 | 2 |
| 11⁄2 × 1 | 0.81 | 0.68 | 0.31 | 2 |
| 11⁄2 × 11⁄4 | 0.81 | 0.71 | 0.31 | 2 |
| 2 × 1⁄4 | 0.88 | 0.40 | 0.34 | 2½ |
| 2 × 3⁄8 | 0.88 | 0.41 | 0.34 | 2½ |
| 2 × 1⁄2 | 0.88 | 0.53 | 0.34 | 2½ |
| 2 × 3⁄4 | 0.88 | 0.55 | 0.34 | 2½ |
| 2 × 1 | 0.88 | 0.68 | 0.34 | 2½ |
| 2 × 11⁄4 | 0.88 | 0.71 | 0.34 | 2½ |
| 2 × 11⁄2 | 0.88 | 0.72 | 0.34 | 2½ |
| 21⁄2 × 1⁄2 | 1.06 | 0.53 | 0.38 | 3 |
| 2 1⁄2 × 3⁄4 | 1.06 | 0.55 | 0.38 | 3 |
| 21⁄2 × 1 | 1.06 | 0.68 | 0.38 | 3 |
| 21⁄2 × 11⁄4 | 1.06 | 0.71 | 0.38 | 3 |
| 21⁄2 × 11⁄2 | 1.06 | 0.72 | 0.38 | 3 |
| 21⁄2 ×2 | 1.06 | 0.76 | 0.38 | 3 |
| 3 × 1⁄2 | 1.12 | 0.53 | 0.41 | 3½ |
| 3 × 3⁄4 | 1.12 | 0.55 | 0.41 | 3½ |
| 3 × 1 | 1.12 | 0.68 | 0.41 | 3½ |
| 3 × 11⁄4 | 1.12 | 0.71 | 0.41 | 3½ |
| 3 × 11⁄2 | 1.12 | 0.72 | 0.41 | 3½ |
| 3 × 2 | 1.12 | 0.76 | 0.41 | 3½ |
| 3 × 21⁄2 | 1.12 | 1.14 | 0.41 | 3½ |
| 4 × 1 | 1.25 | 0.68 | 0.50 | 4⅝ |
| 4 × 11⁄4 | 1.25 | 0.71 | 0.50 | 4⅝ |
| 4 × 11⁄2 | 1.25 | 0.72 | 0.50 | 4⅝ |
| 4 × 2 | 1.25 | 0.76 | 0.50 | 4⅝ |
| 4 × 21⁄2 | 1.25 | 1.14 | 0.50 | 4⅝ |
| 4 × 3 | 1.25 | 1.20 | 0.50 | 4⅝ |
참고:
a) 막대기로 만든 경우: 일반 막대기를 사용하려면 3⁄4인치와 11⁄8인치의 크기가 될 수 있습니다.
(b) 허용값에 적용된 제조업체는 미 통상 도구에 맞게 크기를 보장해야 합니다.
