| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO-9001; PED; AD 2000 |
| 모델 번호 | AISI 304 MSS SP-114 CL1000 스테인리스 스틸 캐스트 나사산 사각 헤드 플러그 |
| 문서 | 제품 설명서 PDF |

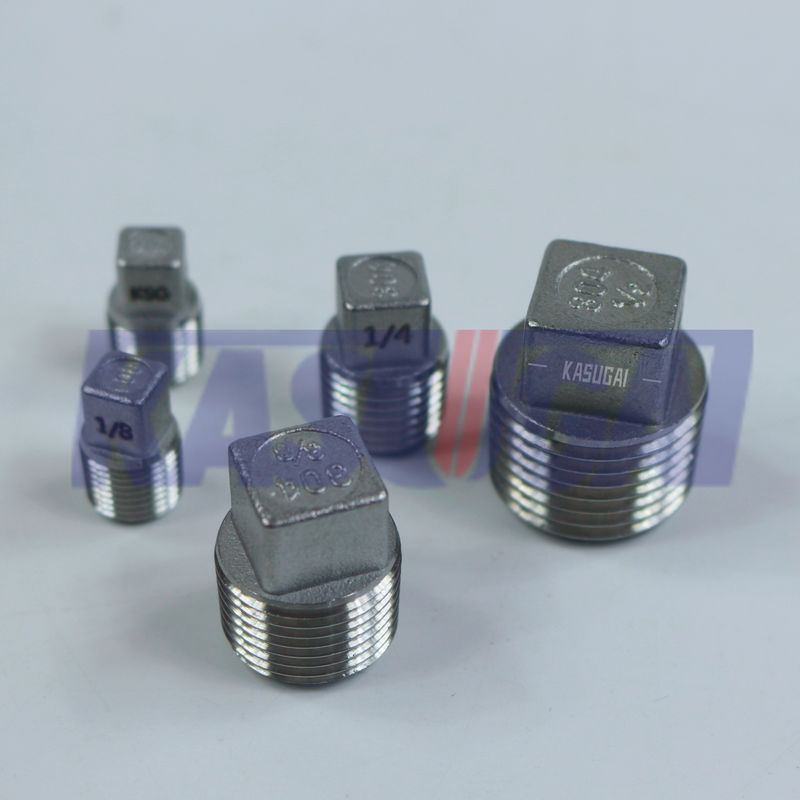

AISI 304 MSS SP-114 CL1000 스테인레스 스틸 주사형 스레드 스퀘어 헤드 플러그
제품 정보
· 플러그에는 외부에 남성 가닥과 한쪽 끝에서 사각형 머리가 있습니다. 프랭치 또는 소켓을 사용하여 쉽게 설치 및 제거 할 수 있습니다.
· 파이프 를 닫거나 힌트 된 시스템 에 안정적 으로 부착 하기 위해 사용 됩니다.
· 시스템의 무결성을 보장하기 위해 누출이나 부식 징후를 정기적으로 검사하는 것이 좋습니다.
· 주기적인 청소는 스테인레스 스틸 쿼드 헤드 플러그의 외관과 성능을 유지하는 데 도움이 될 수 있습니다.
| 제품 이름 | AISI 304 MSS SP-114 CL1000 스테인레스 스틸 주사형 스레드 스퀘어 헤드 플러그 |
| 스레드 종류 | ASME B120.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| 크기 | MSS SP-114 |
| 크기 범위 | 1/8"에서 4"까지 |
| 압력급 | 1000급 NPT |
| 재료 | AISI 304/L |
장점:
·부식 저항성: 스테인레스 스틸 구조는 부식과 경직에 대한 뛰어난 저항을 제공합니다.
·내구성: 장수성 및 강도를 제공하여 파이프 또는 피팅을 안정적으로 닫습니다.
·설치 가 쉽다: 사각형 머리의 설계로 표준 도구를 사용하여 쉽게 꽉 잡고 제거 할 수 있습니다.
·안전 닫기: 제대로 설치되면 단단하고 누출이 없는 밀폐를 제공합니다.
AISI 304/L 화학 성분 (%)
| 등급 | C, 최대 | Cr | Mn, 최대 | 니 | P, 최대 | S, 최대 | 네, 최대 |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/L 기계적 특성
| 기계적 특성 | 304 | 304L |
| 단단함, 노프 | 138 | 158 |
| 강도, 록웰 B | 70 | 82 |
| 단단함, 비커스 | 129 | 159 |
| 팽창력, 최고 | 505 MPa | 564 MPa |
| 팽창력, 양력 | 215 MPa | 210 MPa |
| 틈에 있는 길쭉함 | 70% | 58% |
| 탄력성 모듈 | 193~200 GPa | 193~200 GPa |
| 차피 영향 | 325 J | 216J |
MSS SP-114 클래스 1000 가공 실름 정사각형 헤드 플러그의 차원 (인치)
| NPS | 스레드 길이 (분) | 머리 높이 (분) | 평면 상의 명목 폭(b) | 금속 두께(a) |
| A | B | C | G | |
| ⅛ | 0.38 | 0.25 | 9/32 | 0.19 |
| ¼ | 0.44 | 0.25 | 3/8 | 0.19 |
| ⅜ | 0.50 | 0.31 | 7/16 | 0.19 |
| ½ | 0.56 | 0.38 | 9/16 | 0.25 |
| ¾ | 0.62 | 0.44 | 5/8 | 0.25 |
| 1 | 0.75 | 0.50 | 13/16 | 0.38 |
| 1¼ | 0.81 | 0.56 | 15/16 | 0.38 |
| 1½ | 0.81 | 0.62 | 1⅛ | 0.44 |
| 2 | 0.88 | 0.69 | 1 5/16 | 0.50 |
| 2½ | 1.06 | 0.75 | 1½ | 0.62 |
| 3 | 1.12 | 0.81 | 11/16 | 0.75 |
| 4 | 1.25 | 1.00 | 2½ | 0.88 |
참고:
(a) 제조업체는 적용된 허용값이 미국 통상 도구에 맞게 크기를 보장해야 합니다.
