제품 상세정보
원래 장소: 중국
브랜드 이름: KASUGAI
인증: ISO-9001; PED; AD 2000
모델 번호: 소켓을 감소시키는 ISO 49-1994(E) CL150 304 스테인레스 강 캐스트 스레드
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 협상됩니다
가격: PER BASE MATERIAL PRICE
포장 세부 사항: 내항성이 있는 포장
배달 시간: 한 컨테이너를 위한 60 일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 100 톤 / 달
제품 이름: |
소켓을 감소시키는 ISO 49-1994(E) CL150 304 스테인레스 강 캐스트 스레드 |
크기 범위: |
1/8 내지 4 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
압력 클래스: |
150 |
표준: |
ASTM A351(CF8, CF8M), JIS(SCS13, SCS14), AISI(304/L,316/L), ASTM A182/A276(304/L, 316/L), |
크기: |
ISO 49-1994(E), MSS SP-114 |
제품 이름: |
소켓을 감소시키는 ISO 49-1994(E) CL150 304 스테인레스 강 캐스트 스레드 |
크기 범위: |
1/8 내지 4 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
압력 클래스: |
150 |
표준: |
ASTM A351(CF8, CF8M), JIS(SCS13, SCS14), AISI(304/L,316/L), ASTM A182/A276(304/L, 316/L), |
크기: |
ISO 49-1994(E), MSS SP-114 |

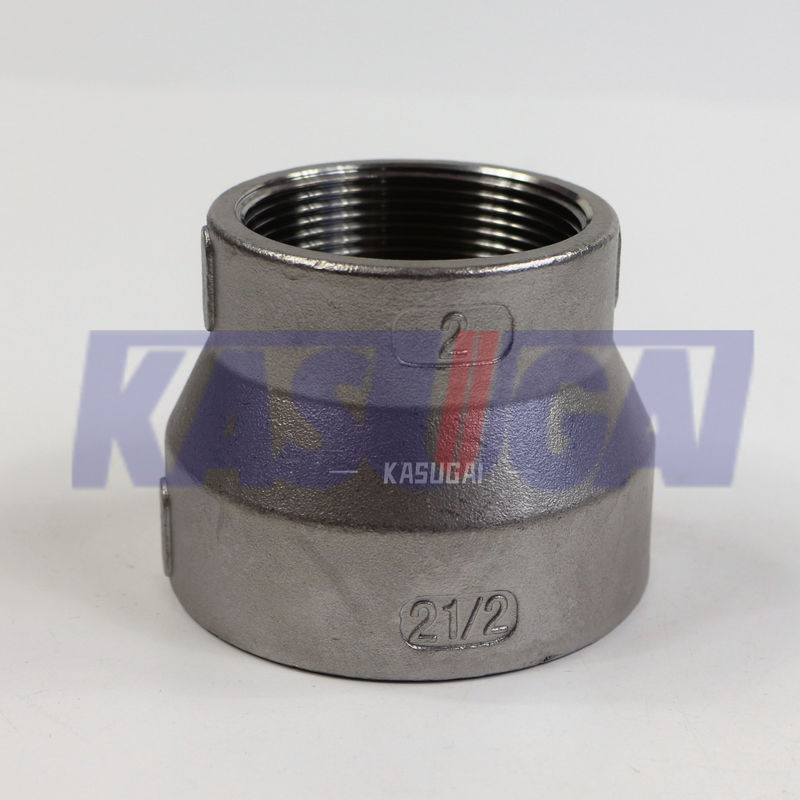

ISO 49-1994 (E) CL150 304 스테인레스 스틸 주사선 줄기 소켓
제품 정보
스테인리스 스틸 Cast Thread Reducing Socket는 다양한 파이프 피팅으로 배관 및 파이프 시스템에서 다른 크기의 파이프 사이의 원활한 전환을 허용합니다.스테인레스 스틸 으로 만든 건물 은 내구성 을 제공합니다, 부식 저항성, 그리고 다양한 응용 프로그램에서 쉽게 설치.
A스테인리스 스틸 가스 스레드 줄기 소켓각기 다른 크기의 파이프를 연결하기 위해 배관 및 파이프 시스템에서 사용되는 파이프 피팅의 종류입니다.
| 제품 이름 | ISO 49-1994 (E) CL150 304 스테인레스 스틸 주사선 줄기 소켓 |
| 스레드 종류 | ASME B120.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| 크기 | ISO 49-1994 ((E), MSS SP-114, ANSI B16.3 |
| 크기 범위 | 1/8~4~ |
| 압력급 | 150급 |
| 재료 | ASTM A351 (CF8, CF8M), JIS ((SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304/L, 316/L) |
신청서:
·크기 전환: 파이프 시스템 내의 다른 크기의 파이프 간 전환을 위해 사용됩니다.
·다양성: 파이프 시스템에는 다양한 크기의 연결이 필요한 광범위한 산업, 상업 및 주거용 애플리케이션에 적합합니다.
·부패 하는 환경: 화학 가공 공장이나 해양 환경과 같은 부식 저항성이 필수적인 응용 분야에 이상적입니다.
ISO 49-1994 소켓의 차원 (mm)
| 부착 크기 (인치) | 크기 (mm) | 설치 길이 (mm) | |||
| M2 | M2 R-L | M2 감소 | a | z1 | z2 |
| ⅛ | ∙ | 0.69 | 25 | 11 | ∙ |
| ¼ | 0.81 | ¼×⅛ | 27 | 7 | 10 |
| ⅜ | ⅜ |
(⅜×⅛) ⅜×¼ |
30 | 10 |
13 10 |
| ½ | ½ |
½×¼ ½×⅜ |
36 | 10 |
13 13 |
| ¾ | ¾ |
¾×¼ ¾×⅜ ¾×½ |
39 | 9 |
14 14 11 |
| 1 | 1 |
1 ×⅜ 1 ×½ 1 ×¾ |
45 | 11 |
18 15 13 |
| 1¼ | 1¼ |
1¼×½ 1¼×¾ 1¼×1 |
50 | 12 |
18 16 14 |
| 1½ | 1½ |
(1½×½) 1½×¾ 1½×1 1½×1¼ |
55 | 17 |
23 21 19 17 |
| 2 | 2 |
(2×½) (2×¾) 2× 1 2×1½ |
65 | 17 |
28 26 24 22 22 |
| 2½ | ∙ |
(2½×1¼) (2½×1½) (2½×2) |
74 | 20 |
28 28 23 |
| 3 | ∙ |
(3×1½) (3×2) (3×2½) |
80 | 20 |
31 26 23 |
| 4 | ∙ |
(4×2) (4×2½) (4×3) |
94 | 22 |
34 31 28 |
| (5) | ∙ | ∙ | 109 | 29 | ∙ |
| (6) | ∙ | ∙ | 120 | 40 | ∙ |
