제품 상세정보
원래 장소: 중국
브랜드 이름: KASUGAI
인증: ISO-9001; PED; AD 2000
모델 번호: MSS SP-114 90DEG CL150 304 스테인레스 스틸 90도 엘보 캐스트 Threadee 크로스 플러그 콘센트 유니온
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 협상됩니다
가격: PER BASE MATERIAL PRICE
포장 세부 사항: 내항성이 있는 포장
배달 시간: 한 컨테이너를 위한 60 일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 100 톤 / 달
제품 이름: |
MSS SP-114 90DEG CL150 304 스테인리스 스틸 90도 팔꿈치 캐스트 스레드 |
크기 범위: |
1/8 내지 4 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
압력 클래스: |
150 |
표준: |
ASTM A351(CF8, CF8M), JIS(SCS13, SCS14), AISI(304/L,316/L), ASTM A182/A276(304/L, 316/L), |
크기: |
MSS SP-114, ISO 49-1994(E) |
제품 이름: |
MSS SP-114 90DEG CL150 304 스테인리스 스틸 90도 팔꿈치 캐스트 스레드 |
크기 범위: |
1/8 내지 4 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
압력 클래스: |
150 |
표준: |
ASTM A351(CF8, CF8M), JIS(SCS13, SCS14), AISI(304/L,316/L), ASTM A182/A276(304/L, 316/L), |
크기: |
MSS SP-114, ISO 49-1994(E) |

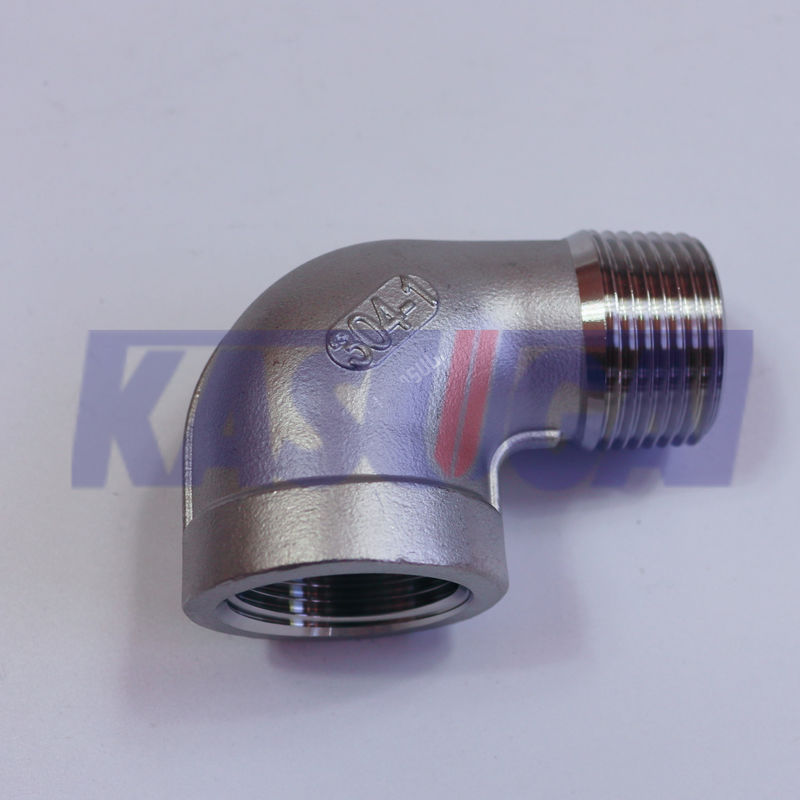

MSS SP-114 90DEG CL150 304 스테인리스 스틸 90도 팔꿈치 주사선
제품 정보
A스테인리스 스틸 90도 팔꿈치 주사선펌프 및 파이프 시스템에서 사용되는 특정 유형의 파이프 피팅으로 흐름 방향을 90도로 변경합니다.
| 제품 이름 | MSS SP-114 90DEG CL150 304 스테인리스 스틸 90도 팔꿈치 주사선 |
| 스레드 종류 | ASME B120.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| 크기 | ISO 49-1994 ((E), MSS SP-114, ANSI B16.3 |
| 크기 범위 | 1/8~4~ |
| 압력급 | 150급 |
| 재료 | ASTM A351 (CF8, CF8M), JIS ((SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304/L, 316/L), |
신청서:
·산업용: 일반적으로 산업용 파이프 시스템에서 유체 또는 가스를 운반하는 데 사용됩니다.
·상업용 용도: 상업용 배관 시스템, HVAC 시스템 및 정확한 흐름 방향 변경이 필요한 다른 응용 프로그램에서 발견됩니다.
·위생 환경: 식품 가공 공장이나 의약품 시설과 같이 청결과 부식 저항성이 중요한 응용 분야에 적합합니다.
150급의 차원: 90도 지대, 티, 크로스 및 45도 지대
| NPS | 중앙에서 끝, 팔꿈치, 티, 십자가 | 중앙 에서 끝 까지, 45o팔꿈치 | 스레드의 길이가(b)(분) | 밴드 너비 (분) |
금속 두께(a)
|
밴드 외면 (분) |
| A | C | B | E | G | H | |
| ⅛ | 0.81 | 0.69 | 0.25 | 0.20 | 0.09 | 0.75 |
| ¼ | 0.81 | 0.69 | 0.32 | 0.20 | 0.09 | 0.84 |
| ⅜ | 0.93 | 0.81 | 0.36 | 0.21 | 0.10 | 1.01 |
| ½ | 1.12 | 0.87 | 0.43 | 0.25 | 0.10 | 1.20 |
| ¾ | 1.31 | 1.00 | 0.50 | 0.27 | 0.12 | 1.46 |
| 1 | 1.50 | 1.12 | 0.58 | 0.30 | 0.13 | 1.77 |
| 1¼ | 1.75 | 1.31 | 0.67 | 0.34 | 0.14 | 2.15 |
| 1½ | 1.90 | 1.43 | 0.70 | 0.37 | 0.15 | 2.43 |
| 2 | 2.25 | 1.68 | 0.75 | 0.42 | 0.17 | 2.96 |
| 2½ | 2.68 | 1.93 | 0.92 | 0.48 | 0.21 | 3.31 |
| 3 | 3.06 | 2.18 | 0.98 | 0.55 | 0.23 | 3.00 |
| 4 | 3.81 | 2.62 | 1.08 | 0.66 | 0.26 | 5.06 |
스테인레스 스틸 가출 나사 장착 장치 의 장점
