| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO-9001; PED; AD 2000 |
| 모델 번호 | ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
| 문서 | 제품 설명서 PDF |

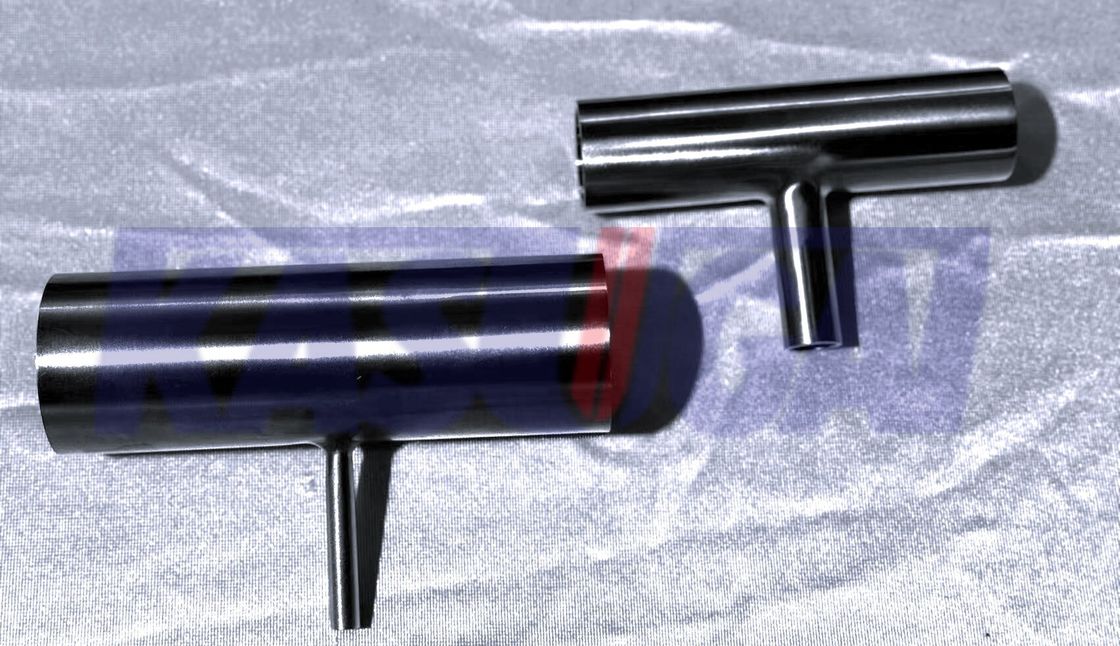

AISI 304 ISO 49-1994 (E) CL150스테인레스 스틸 주사 가닥 줄기 티
철강 파이프 티는 액체의 방향을 바꿀 수 있는 세 가지 가지가 있다. 그것은 T 모양 또는 Y 모양이며, 동등 티와 감소 티 (감소 티) 를 포함한다.강철 티는 유체와 가스를 전달하기 위해 파이프 네트워크에 널리 사용됩니다.
제품 정보
스테인레스 스틸 주사 줄기 티는 파이프 시스템에서 다른 크기의 3 개의 파이프를 연결 할 수있는 파이프 장착 장치입니다.이 종류 의 티 핑 은 세 가지 끝 모두 에 여성 가닥 을 가지고 있다, 다른 두 개보다 지름이 더 큰 끝으로 다른 파이프 크기의 전환을 용이하게합니다.
이 부착장들은 일반적으로 스테인리스 스틸로 만들어지며, 뛰어난 부식 저항성, 내구성 및 강도를 제공합니다. 일반적으로 사용되는 스테인리스 스틸 등급은 304 및 316입니다.
| 제품 이름 | AISI 304 ISO 49-1994 (E) CL150스테인레스 스틸 주사 가닥 줄기 티 |
| 스레드 종류 | ASME B120.1 (NPT) |
| 크기 | ISO 49:1994 (E) |
| 크기 범위 | 11⁄2×3⁄4 |
| 압력급 | 150급 NPT |
| 재료 | AISI 304/L |
표준 및 재료: AISI 304L
SAE/ANSI 304 (AISI 304) 는 가장 일반적으로 사용되고 사용되는 스테인리스 스틸 유형입니다. 또한 18/8 스테인리스 스틸, A2 스테인리스 스틸 (ISO 3506에 따라),또는 304S15 (영국 표준에 따라)이 용합은 호소성 크롬 니켈 합금으로, 실질적으로 매우 높은 부식 저항력을 가지고 있습니다. 또한 비 자석성이며 열 처리를 통해 굳어질 수 없습니다.AISI 304는 매우 부식성 환경에 견딜 수 있고 모양이 될 수 있기 때문에, 가공 및 용접 비교적 쉽다, 그것은 광범위한 응용 프로그램에 매우 인기가 있습니다.
AISI 304/L 화학 성분 (%)
| 등급 | C, 최대 | Cr | Mn, 최대 | 니 | P, 최대 | S, 최대 | 네, 최대 |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/L 기계적 특성
| 기계적 특성 | 304 | 304L |
| 단단함, 노프 | 138 | 158 |
| 강도, 로크웰 B | 70 | 82 |
| 단단함, 비커스 | 129 | 159 |
| 팽창력, 최고 | 505 MPa | 564 MPa |
| 팽창력, 양력 | 215 MPa | 210 MPa |
| 틈에 있는 길쭉함 | 70% | 58% |
| 탄력성 모듈 | 193~200 GPa | 193~200 GPa |
| 차피 영향 | 325 J | 216J |
ISO 49:1994 (E) 증가 및 감소 티의 차원
| 가지에서 줄이는 잎 | ||||
| 맞춤 크기 (인치) | 크기 (mm) | 설치 길이 (mm) | ||
| a | b | z1 | z2 | |
| 3⁄8 × 1⁄4 | 23 | 23 | 13 | 13 |
| 1⁄2 × 1⁄4 | 24 | 24 | 11 | 14 |
| 1⁄2 × 3⁄8 | 26 | 26 | 13 | 16 |
| 3⁄4 × 1⁄4. | 26 | 27 | 11 | 17 |
| 3⁄4 × 3⁄8 | 28 | 28 | 13 | 18 |
| 3⁄4 × 1⁄2 | 30 | 31 | 15 | 18 |
| 1 × 1⁄4. | 28 | 31 | 11 | 21 |
| 1 × 3⁄8 | 30 | 32 | 13 | 22 |
| 1 × 1⁄2 | 32 | 34 | 15 | 21 |
| 1 × 3⁄4 | 35 | 36 | 18 | 21 |
| 11⁄4 × 3⁄8 | 32 | 36 | 13 | 26 |
| 11⁄4 × 1⁄2 | 34 | 38 | 15 | 25 |
| 11⁄4 × 3⁄4 | 36 | 41 | 17 | 26 |
| 11⁄4 × 1 | 40 | 42 | 21 | 25 |
| 11⁄2x1⁄2 | 36 | 42 | 17 | 29 |
| 11⁄2 × 3⁄4 | 38 | 44 | 19 | 29 |
| 11⁄2 × 1 | 42 | 46 | 23 | 29 |
| 11⁄2 × 11⁄4 | 46 | 48 | 27 | 29 |
| 2 × 1⁄2 | 38 | 48 | 14 | 35 |
| 2 × 3⁄4 | 40 | 50 | 16 | 35 |
| 2 × 1 | 44 | 52 | 20 | 35 |
| 2 × 11⁄4 | 48 | 54 | 24 | 35 |
| 2 × 11⁄2 | 52 | 55 | 28 | 36 |
| 2 1/2 × 1 | 47 | 60 | 20 | 43 |
| 2 1/2 × 11⁄4 | 52 | 62 | 25 | 43 |
| 21⁄2 × 11⁄2 | 55 | 63 | 28 | 44 |
| 21⁄2 × 2 | 61 | 66 | 34 | 42 |
| 3 × 1 | 51 | 67 | 21 | 50 |
| 3 × 11⁄4 | 55 | 70 | 25 | 51 |
| 3 × 11⁄2 | 58 | 71 | 28 | 52 |
| 3 × 2 | 64 | 73 | 34 | 49 |
| 3 × 21⁄2 | 72 | 76 | 42 | 49 |
| 4 × 2 | 70 | 86 | 34 | 62 |
| 4 × 3 | 84 | 92 | 48 | 62 |
| 가지 에서 자라나는 잎 | ||||
| 맞춤 크기 (인치) | 크기 (mm) | 설치 길이 (mm) | ||
| a | b | z1 | z2 | |
| 3⁄8 × 1⁄2 | 26 | 26 | 16 | 13 |
| 1⁄2 × 3⁄4 | 31 | 30 | 18 | 15 |
| 1/2 × 1 | 34 | 32 | 21 | 15 |
| 3⁄4 × 1 | 36 | 35 | 21 | 18 |
| 3⁄4 × 11⁄4. | 41 | 36 | 26 | 17 |
| 1 × 11⁄4 | 42 | 40 | 25 | 21 |
| 1 × 11⁄2) | 46 | 42 | 29 | 23 |
| 11⁄4 × 11⁄2 | 48 | 46 | 29 | 27 |
| (11⁄4 × 2) | 54 | 48 | 35 | 24 |
| 11⁄2 × 2 | 55 | 52 | 36 | 28 |
