| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO-9001; PED; AD 2000 |
| 모델 번호 | ISO 49-1994(E) CL150 AISI 304 주조 스레드 부싱 |
| 문서 | 제품 설명서 PDF |

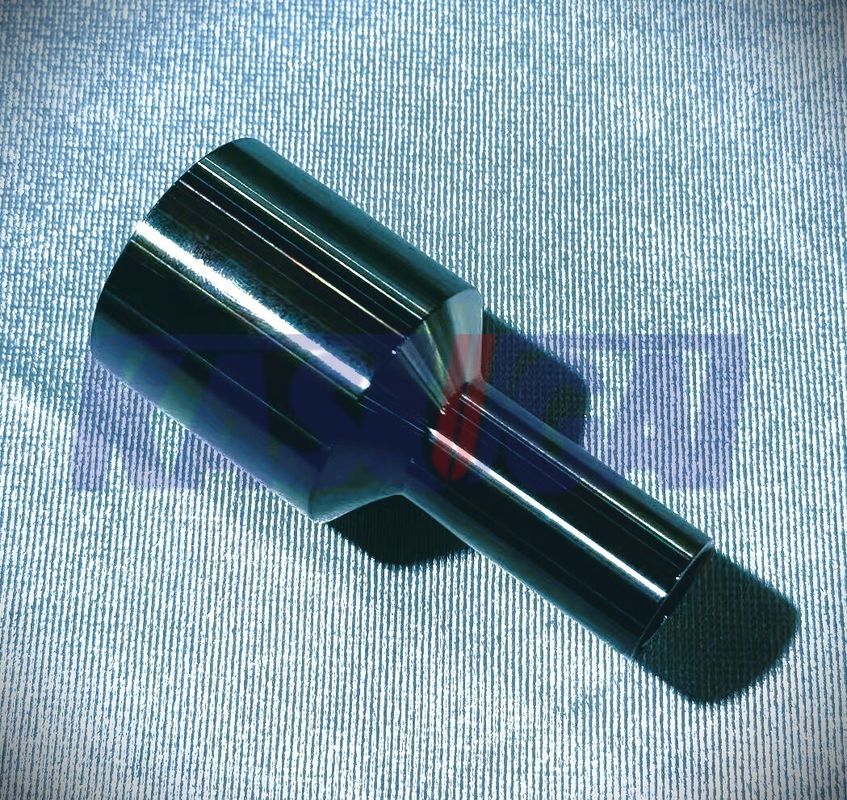

ISO 49-1994 (E) CL150 AISI 304 스테인레스 스틸 주사선 부시
제품 정보
스테인레스 스틸 가출 스레드 부싱은 스레드 연결의 크기를 줄이기 위해 파이프 시스템에서 사용되는 부착 장치의 일종입니다.그것은 일반적으로 다른 가닥 크기의 파이프 또는 피팅을 연결하는 데 사용됩니다., 안전하고 누출 없는 관절을 제공합니다. 스테인레스 스틸 발사 힌트 부싱은 각종 산업 분야에서 일반적으로 사용되며, 부식 저항성, 내구성 및 강도가 필수적입니다.예를 들어 화학 가공, 석유 및 가스, 그리고 해상 응용.
| 제품 이름 | AISI 304 ISO 49-1994 ((E) CL150 스테인리스 스틸 주사선 부시 |
| 스레드 종류 | ASME B120.1 (NPT) |
| 크기 | ISO 49-1994 (E) |
| 크기 범위 | 1/4~4인치 |
| 압력급 | 150급 |
| 재료 | AISI 304/L |
표준 및 재료:AISI 304L
이 부싱 은 스테인레스 스틸 으로 만들어져 있으며, 이 스틸 은 경식 저항성, 내구성, 강도 등이 뛰어나다. 일반적으로 사용 되는 스테인레스 스틸 종류 는 304 및 316 이다.
스레드 연결:주사무선 부시는 내부와 외부의 가닥을 가지고 있으며, 파이프에 나사거나 더 큰 가닥 크기로 장착 할 수 있습니다.다른 끝은 작은 스레드 연결을 수용 할 수 있습니다.
AISI 304/L 화학 성분 (%)
| 등급 | C, 최대 | Cr | Mn, 최대 | 니 | P, 최대 | S, 최대 | 네, 최대 |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/L 기계적 특성
| 기계적 특성 | 304 | 304L |
| 단단함, 노프 | 138 | 158 |
| 강도, 로크웰 B | 70 | 82 |
| 단단함, 비커스 | 129 | 159 |
| 팽창력, 최고 | 505 MPa | 564 MPa |
| 팽창력, 양력 | 215 MPa | 210 MPa |
| 틈에 있는 길쭉함 | 70% | 58% |
| 탄력성 모듈 | 193~200 GPa | 193~200 GPa |
| 차피 영향 | 325 J | 216J |
ISO 49-1994 부시의 차원 (mm)
|
적당한 크기 (인치) |
패턴 |
크기 (mm)
|
설치 길이 (mm) | |
| a | b | z | ||
| 1⁄4 × 1⁄8 | 내가 | 20 | ∙ | 13 |
| 3⁄8 × 1⁄8 | II | 20 | ∙ | 13 |
| 3⁄8 × 1⁄4 | 내가 | 20 | ∙ | 10 |
| 1⁄2 × 1⁄8 | II | 24 | ∙ | 17 |
| 1⁄2 × 1⁄4 | II | 24 | ∙ | 14 |
| 1⁄2 × 3⁄8 | 내가 | 24 | ∙ | 14 |
| 3⁄4×1⁄4 | II | 26 | ∙ | 16 |
| 3⁄4 × 3⁄8 | II | 26 | ∙ | 16 |
| 3⁄4 ×1⁄2 | 내가 | 26 | ∙ | 13 |
| 1 × 1⁄4 | II | 29 | ∙ | 19 |
| 1 × 3⁄8 | II | 29 | ∙ | 19 |
| 1 × 1⁄2 | II | 29 | ∙ | 16 |
| 1 × 3⁄4 | 내가 | 29 | ∙ | 14 |
| 11⁄4 × 3⁄8 | II | 31 | ∙ | 21 |
| 11⁄4 ×1⁄2 | II | 31 | ∙ | 18 |
| 11⁄4 × 3⁄4 | II | 31 | ∙ | 16 |
| 11⁄4 × 1 | 내가 | 31 | ∙ | 14 |
| (11⁄2 × 3⁄8) | II | 31 | ∙ | 21 |
| 11⁄2 × 1⁄2 | II | 31 | ∙ | 18 |
| 11⁄2 × 3⁄4 | II | 31 | ∙ | 16 |
| 11⁄2 × 1 | II | 31 | ∙ | 14 |
| 11⁄2 × 11⁄4 | 내가 | 31 | ∙ | 12 |
| 2 × 1⁄2 | 제3조 | 35 | 48 | 35 |
| 2 × 3⁄4 | 제3조 | 35 | 48 | 33 |
| 2 × 1 | II | 35 | ∙ | 18 |
| 2 × 11⁄4 | II | 35 | ∙ | 16 |
| 2 × 11⁄2 | II | 35 | ∙ | 16 |
| 21⁄2 × 1 | 제3조 | 40 | 54 | 37 |
| 21⁄2 × 11⁄4 | 제3조 | 40 | 54 | 35 |
| 21⁄2 × 11⁄2 | II | 40 | ∙ | 21 |
| 21⁄2 ×2 | II | 40 | ∙ | 16 |
| 3 × 1 | 제3조 | 44 | 59 | 42 |
| 3 × 11⁄4 | 제3조 | 44 | 59 | 40 |
| 3 × 11⁄2 | 제3조 | 44 | 59 | 40 |
| 3 × 2 | II | 44 | ∙ | 20 |
| 3 × 21⁄2 | II | 44 | ∙ | 17 |
| 4 × 2 | 제3조 | 51 | 69 | 45 |
| 4 × 21⁄2 | 제3조 | 51 | 69 | 42 |
| 4 × 3 | II | 51 | ∙ | 21 |
스테인리스 스틸 가출 나사 장착 장치 의 장점
