| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 인증 | ISO PED AD2000 |
| 모델 번호 | ASTM A312 TP304/L ASME B36.19MWLD SS 파이프 |
| 문서 | 제품 설명서 PDF |

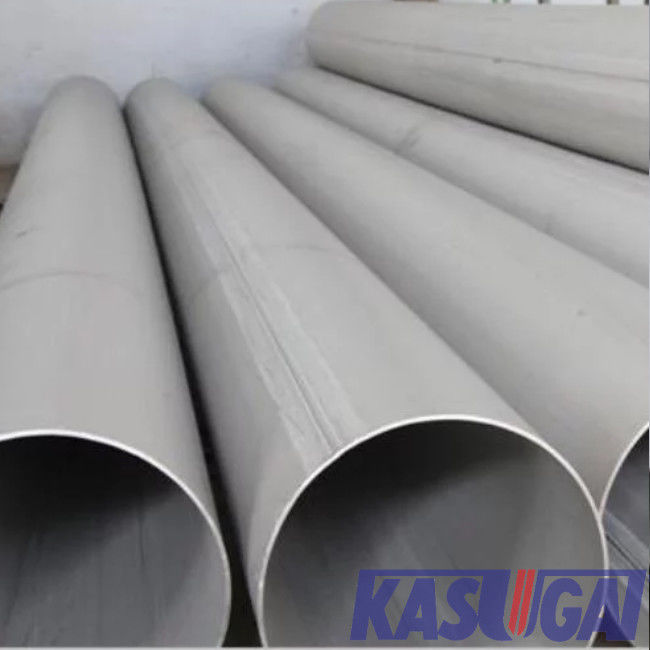

ASTM A312 TP304/L ASME B36.19M은 스테인리스강관을 용접했습니다
상술 : ASME B36.19는 녹슬지 않은 것으로 절대적으로 지정되는 부식 저항 배관을 위한 것이고 ANSI / ASME B36.10M, 용접되고 이음새가 없는 연강 파이프의 개발을 위한 배경을 형성한 똑같은 원칙을 기반으로 하고 참조가 이 첩보 출처로 이루어집니다
제품 정보
| 상품 이름 | ASTM A312 TP304/L ASME B36.19M은 스테인리스강관을 용접했습니다 |
| 크기 범위 | 1/8 내지 30 |
| 표준 | ASTM A312 TP304/L |
| 벽 두께 | ASME B36.19M에 따라 |
| 길이 | 6.096 Ｍ (20′), 12.19 Ｍ (40′), 6 Ｍ와 12 Ｍ가 특화했습니다 |
| 단부 프로세스 | 평범한 단부, 경사진 단부, 나사산이 있는 끝 |
| 검사 & 테스트 | 가시성 시험, 차원 검사, PMI 화학분석, 인장시험, 편평 시험, 휨시험, 회리 전류 검사, 식각 시험, (용접관을 위한) 방사선 사진 검사, 결정간 부식 시험 (촉탁). |
표준과 재료 : ASTM A312 TP304/L
ASTM A312는 용접된 이음새가 없는, 직선 이음부와 2개의 방향 섹션을 용접하는 더 큰 지름 용접관이 허락되는 때인 심하게 추운 정교한 용접된 스테인리스강관을 커버합니다
304L은 낮은 탄소 304 오스테나이트계 스테인리스 강입니다, 동등한 강철의 유럽에 있는 다양한 앱에 적합한 우수한 내식성 0.035%를 초과하지 못하는 탄소 함량이 1.4307입니다.
ASTM A312 TP304/L 화학조성 (%)
| 등급 | Ｃ | Si | Mn | Cr | Ni | Mo | Ｓ | Ｐ |
| TP304 | 0,08 | 1,0 | 2.00 | 18.0 - 20.0 18.0 - 20.0 | 8.0 - 11.0 8.0 - 11.0 | - | 0,03 | 0,045 |
| TP304L | 0,035 | 1,0 | 2.00 | 18.0 - 20.0 18.0 - 20.0 | 8.0 - 13.0 8.0 - 13.0 | - | 0,03 | 0,045 |
ASTM A312 역학적 성질
| 등급 | UNS | 인장 강도 민, 크시 [MPa] |
항복 강도 민, 크시 [MPa] |
| TP304 | S30400 | 75 [515] | 30 [205] |
| TP304L | S30403 | 70 [485] | 25 [170] |
ASME / ANSI B36.19M 용접되의 차원과 이음새가 없는 만드는 강관 (밀리미터)
|
NPS (인치) |
Dia 밖에. (밀리미터) |
공칭 벽 두께 (밀리미터) | |||
| Sch5S(1) | Sch10S(1) | Sch40S | Sch80S | ||
| 1/8 | 10.3 | --- | 1.24 | 1.73 | 2.41 |
| 1/4 | 13.7 | --- | 1.65 | 2.24 | 3.02 |
| 3/8 | 17.1 | --- | 1.65 | 2.31 | 3.20 |
| 1/2 | 21.3 | 1.65 | 2.11 | 2.77 | 3.73 |
| 3/4 | 26.7 | 1.65 | 2.11 | 2.87 | 3.91 |
| 1 | 33.4 | 1.65 | 2.77 | 3.38 | 4.55 |
| 114 | 42.2 | 1.65 | 2.77 | 3.56 | 4.85 |
| 112 | 48.3 | 1.65 | 2.77 | 3.68 | 5.08 |
| 2 | 60.3 | 1.65 | 2.77 | 3.91 | 5.54 |
| 212 | 73 | 2.11 | 3.05 | 5.16 | 7.01 |
| 3 | 88.9 | 2.11 | 3.05 | 5.49 | 7.62 |
| 312 | 101.6 | 2.11 | 3.05 | 5.74 | 8.08 |
| 4 | 114.3 | 2.11 | 3.05 | 6.02 | 8.56 |
| 5 | 141.3 | 2.77 | 3.4 | 6.55 | 9.53 |
| 6 | 168.3 | 2.77 | 3.4 | 7.11 | 10.97 |
| 8 | 219.1 | 2.77 | 3.76 | 8.18 | 12.70 |
| 10 | 273.1 | 3.40 | 4.19 | 9.27 | 12.70(2) |
| 12 | 323.9 | 3.96 | 4.57 | 9.53(2) | 12.70(2) |
| 14 | 355.6 | 3.96 | 4.78(2) | ... | ... |
| 16 | 406.4 | 4.19 | 4.78(2) | ... | ... |
| 18 | 457.2 | 4.19 | 4.78(2) | ... | ... |
| 20 | 508 | 4.78 | 5.54(2) | ... | ... |
| 22 | 558.8 | 4.78 | 5.54(2) | ... | ... |
| 24 | 660.4 | 5.54 | 6.35 | ... | ... |
| 30 | 762 | 6.35 | 7.92 | ... | ... |
기록 :
(1)일정 5S와 10대 벽 두께는 ANSI / ASME B1.20.1에 따라 빠져 나아가는 것을 허용하지 않습니다
(2) 이러한 차원은 ANSI / ASME B36.1M에 따르지 않습니다
강관, 평범한 단부 (kg/m)의 ASME B36.19M 공칭 무게
|
NPS (인치) |
Dia 밖에. (밀리미터) |
무게의 강관, 평범한 단부 (kg/m) | |||
| Sch5S(1) | Sch10S(1) | Sch40S | Sch80S | ||
| 1/8 | 10.3 | --- | 0.28 | 0.37 | 0.47 |
| 1/4 | 13.7 | --- | 0.49 | 0.63 | 0.80 |
| 3/8 | 17.1 | --- | 0.63 | 0.84 | 1.10 |
| 1/2 | 21.3 | 0.80 | 1.00 | 1.27 | 1.62 |
| 3/4 | 26.7 | 1.03 | 1.28 | 1.69 | 2.20 |
| 1 | 33.4 | 1.30 | 2.09 | 2.50 | 3.24 |
| 114 | 42.2 | 1.65 | 2.70 | 3.39 | 4.47 |
| 112 | 48.3 | 1.91 | 3.11 | 4.05 | 5.41 |
| 2 | 60.3 | 2.40 | 3.93 | 5.44 | 7.48 |
| 212 | 73 | 3.69 | 5.26 | 8.63 | 11.41 |
| 3 | 88.9 | 4.51 | 6.45 | 11.29 | 15.27 |
| 312 | 101.6 | 5.18 | 7.40 | 13.57 | 18.63 |
| 4 | 114.3 | 5.84 | 8.36 | 16.07 | 22.32 |
| 5 | 141.3 | 9.47 | 11.57 | 21.77 | 30.97 |
| 6 | 168.3 | 11.32 | 13.84 | 28.26 | 42.56 |
| 8 | 219.1 | 14.79 | 19.96 | 42.65 | 64.64 |
| 10 | 273.1 | 22.63 | 27.78 | 60.31 | 96.01 |
| 12 | 323.9 | 31.25 | 36.00 | 73.88 | 132.08 |
| 14 | 355.6 | 34.36 | 41.30 | ... | ... |
| 16 | 406.4 | 41.56 | 47.29 | ... | ... |
| 18 | 457.2 | 46.81 | 53.26 | ... | ... |
| 20 | 508 | 59.25 | 68.61 | ... | ... |
| 22 | 558.8 | 65.24 | 75.53 | ... | ... |
| 24 | 660.4 | 82.47 | 94.45 | ... | ... |
| 30 | 762 | 118.31 | 147.36 | ... | ... |
일반적 기록 :
