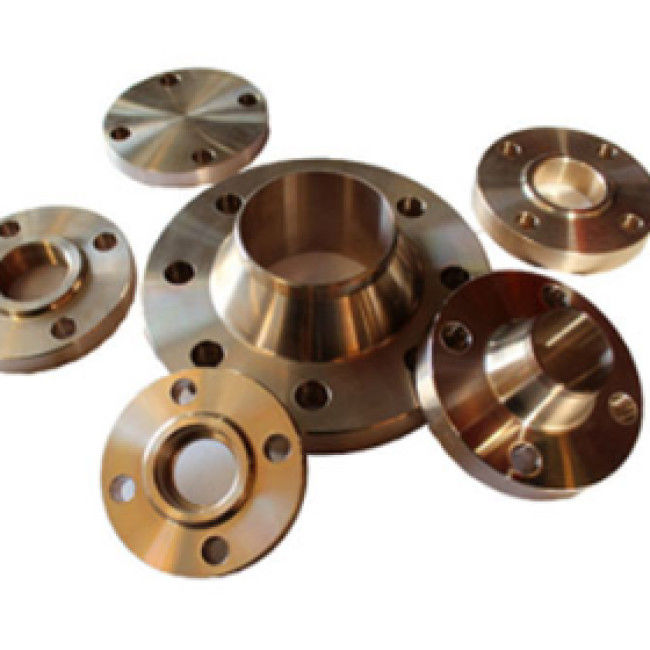

ASTM B151 구리 니켈 플랜지 90/10 C70600 ANSI B16.5 웰드 목
  • ASTM B151 구리 니켈 플랜지 90/10 C70600 ANSI B16.5 웰드 목
ASTM B151 구리 니켈 플랜지 90/10 C70600 ANSI B16.5 웰드 목

ASTM B151 구리 니켈 플랜지 90/10 C70600 ANSI B16.5 웰드 목

원래 장소 중국
브랜드 이름 Kasugai
모델 번호

ASTM B151 C70600 ANSI B16.5
문서 제품 설명서 PDF
제품 상세정보
상품 이름:
ASTM B151 C70600 ANSI B16.5 (90/10)구리 -닉레 플랜지
크기 범위:
1/2 내지 24
플랜지:
웰드 목 (WN이) (S), 소켓 웰드 (SW를 밟고) 미끄러져 넘어지고 (TR), 블라인드 (BL)에 실을 뀄습니다
상술:
ANSI B16.5 EEMUA145 DIN 2632/2633/86033/86036/86037
압력 클래스:
150 300
두께:
Sch5S Sch10S Sch40S Sch80S
강조하다:

ASTM B151 구리 니켈 플랜지

,

ANSI B16.5 웰드 네크 플렌지

,

ANSI B16.5 구리 니켈 플랜지

지불과 운송 용어
최소 주문 수량
교섭할 수 있습니다
가격
협상 가능
포장 세부 사항
항해에 적합한 팩왕
배달 시간
30 - 60 근무일
지불 조건
Ｌ / Ｃ, Ｔ / Ｔ
공급 능력
달 당 100 톤
제품 설명

ASTM B151 C70600 ANSI B16.5 (90/10)구리 -닉레 플랜지



제품 정보

상품 이름

ASTM B151 C70600 ANSI B16.5 (90/10)구리 -닉레 플랜지
크기 범위 1/2 내지 24
플랜지형 웰드 목 (WN이) (S), 소켓 웰드 (SW를 밟고) 미끄러져 넘어지고 (TR), 블라인드 (BL)에 실을 뀄습니다
상술 ANSI B16.5 EEMUA145 DIN 2632/2633/86033/86036/86037
압력 클래스 150 300
두께 Sch5S Sch10S Sch40S Sch80S



구리 니켈 플랜지



구리 니켈 플랜지는 고품질 강철 스톡을 사용하여 만들어집니다. 그들은 가열되고, 형성되고, 식는 것을 포함하는 단조 공정을 겪습니다. 제작 양에 따라, 다른 단조 기술은 사용됩니다. 개방 다이 낙하 단조 방법은 일반적으로 저체적 제품을 위해 사용되지만, 높은 생산 비율을 가집니다. 그러나, 그것은 높은 다듬질 여유를 요구합니다.



구리 니켈 플랜지는 많은 다른 응용 프로그램을 가지고 있습니다. 그들은 해양 환경에서 그리고 고압력 배관을 위해 사용될 수 있습니다. 이러한 플랜지는 또한 조선을 위해 사용됩니다. 그들의 90/10 구리 니켈 소켓 용접후란지는 종종 소형 고압력 배관 애플리케이션을 위해 사용됩니다. 그들은 SORF 플랜지 위의 하락과 같은 정전기와 피로 강도를 제공하지만, 더 높은 압력을 취급하도록 설계됩니다. 구리 니켈은 좋은 전기도체와 열입니다. 그것은 그러므로 일반적으로 해양 응용프로그램을 위해 사용됩니다. 그것은 고압이 필요한 적용을 위한 이상적 선택입니다. 구리 니켈 플랜지는 다양한 등급과 크기에 이용할 수 있습니다. 전형적인 애플리케이션은 해수 배관 시스템을 포함합니다. 그들은 대단히 내부식이고, 큰 내구성을 제공합니다. 그들은 입고 찢어지기 위해 고내성을 또한 있고 화학과 석유와 가스 산업에 적용하기 위해 이상적입니다. 이러한 플랜지는 또한 특별한 길이에서 주문될 수 있고, 양극 산화되거나 분말 코팅 마무리에 이용할 수 있습니다. 그들은 ASTM 규격을 충족하고, 종종 당일 배송이 가능합니다.







ASTM B151 (C70600)의 화학조성 (%)는 -닉레 파이프를 구리도금합니다



등급 Cu Pb 아연 Fe Ni Mn
C70600 균형 0.05 최대 1.0 최대 1.0-1.8 9.0-11.0 1.0 최대



ANSI B16.5 플랜지 치수 - 클래스 150 (밀리미터)

ASTM B151 구리 니켈 플랜지 90/10 C70600 ANSI B16.5 웰드 목 0

공칭 크기 Dia 밖에. 두께 허브를 통한 길이 Dia. 허브의 부낸표면 Dia. 구멍의 코너 반경 소켓의 깊이 카운터 보어 나삿니 길이 볼트 구멍
WN

그래서

SW

TR

 LJ LJ SW TR 볼트엔 Dia. 부정 Dia.
A 비 오우 Ｔ Y1 Y2 Y3 Ｘ Ｒ r1 Ｄ B4 큐 Ｃ Ｈ
15 1/2 89 11.2 47.8 16 30.0 35.1 3 10 주요 dia에 모따기됩니다. 45o에 있는 스레드의 16 60.5 4 16
20 3/4 99 12.7 52.3 16 38.0 42.9 3 11 16 69.8 4 16
25 1 108 14.3 55.6 18 49.5 50.8 3 13 18 79.2 4 16
32 1-1/4 117 15.8 57.2 21 58.5 63.5 5 14 21 88.9 4 16
40 1-1/2 127 17.6 62.0 22 65.0 73.2 6 16 22 98.6 4 16
50 2 152 19.1 63.5 25 77.5 91.9 8 18 25 120.6 4 19
65 2-/21 178 22.4 69.8 28 90.5 104.6 8 19 28 139.7 4 19
80 3 190 23.9 69.8 30 108 127.0 10 21 30 152.4 4 19
90 3-1/2 216 23.9 71.4 32 122 139.7 10   32 177.8 8 19
100 4 229 23.9 76.2 33 135 157.2 11   33 190.5 8 19
125 5 254 23.9 88.9 37 164 185.7 11   37 215.9 8 22
150 6 279 25.4 88.9 40 192 215.9 13   40 241.3 8 22
200 8 343 28.5 101.6 44 246 269.7 13   44.4 298.4 8 22
250 10 406 30.3 101.6 49 305 323.8 13   49.3 362.0 12 22
300 12 483 31.8 114.3 56 365 381.0 13   55.6 431.8 12 26
350 14 535 35.1 127.0 57 79 400 412.8 13   57.2 476.2 12 29
400 16 595 36.6 127.0 64 87 457 469.9 13   63.5 539.8 16 29
450 18 635 39.7 139.7 68 97 505 533.4 13   68.3 577.8 18 32
500 20 700 43.0 144.5 73 103 559 584.2 13   73.2 635.0 20 32
600 24 815 47.8 152.4 83 111 663 692.2 13   82.6 749.3 20 35



ASTM B151 구리 니켈 플랜지 90/10 C70600 ANSI B16.5 웰드 목 1

공칭 크기 링 조인트형 플랜지의 차원 체중 (킬로그램)
홈 수 Dia. 상승부의 피치 Dia. 깊이 폭 바닥에 있는 반지름

WN

슈 40

 그래서 BL

SW

슈 40

 LJ TR
A 비 Ｋ Ｐ Ｅ Ｆ r2
15 1/2             0.57 0.41 0.43 0.42 0.46 0.42
20 3/4             0.73 0.59 0.64 0.60 0.65 0.60
25 1 R15 63.5 47.62 6.35 8.74 0.8 1.03 0.79 0.87 0.81 0.86 0.82
32 1-1/4 R17 73.5 57.16 6.35 8.74 0.8 1.33 1.03 1.16 1.05 1.10 1.07
40 1-1/2 R19 83.0 65.07 6.35 8.74 0.8 1.76 1.36 1.58 1.38 1.43 1.41
50 2 R22 102 82.55 6.35 8.74 0.8 2.61 2.10 2.47 2.14 2.20 2.18
65 2-/21 R25 122 101.60 6.35 8.74 0.8 4.08 3.25 4.00 3.34 3.40 3.38
80 3 R29 134 114.30 6.35 8.74 0.8 4.93 3.87 4.95 3.99 4.00 4.05
90 3-1/2 R33 154 131.78 6.35 8.74 0.8 6.12 4.89 6.42   5.06 5.10
100 4 R36 172 149.22 6.35 8.74 0.8 6.96 5.38 7.09   5.55 5.63
125 5 R40 194 171.45 6.35 8.74 0.8 8.83 6.29 8.72   6.43 6.68
150 6 R43 219 193.68 6.35 8.74 0.8 10.9 7.77 11.4   7.89 8.27
200 8 R48 274 247.65 6.35 8.74 0.8 17.9 12.4 19.6   12.6 12.6
250 10 R52 331 304.80 6.35 8.74 0.8 25.0 17.6 29.1   17.8 17.6
300 12 R56 407 381.00 6.35 8.74 0.8 38.7 27.7 43.8   28.1 27.8
350 14 R59 426 396.88 6.35 8.74 0.8 51 35.3 59   47.6 35.2
400 16 R64 483 454.02 6.35 8.74 0.8 64 44.9 77   63.5 45.3
450 18 R68 547 517.52 6.35 8.74 0.8 75 49.3 94   72.6 49.7
500 20 R72 597 558.80 6.35 8.74 0.8 94 63 123   88.5 63.5
600 24 R76 712 673.10 6.35 8.74 0.8 133 89 188   124.7 90.5



ANSI B16.5 플랜지 치수 - 더 클래스 300 (밀리미터)

ASTM B151 구리 니켈 플랜지 90/10 C70600 ANSI B16.5 웰드 목 0

공칭 크기 Dia 밖에. 두께 허브를 통한 길이 Dia. 허브의 부낸표면 Dia. 구멍의 코너 반경 소켓의 깊이 카운터 보어 나삿니 길이 볼트 구멍
WN

그래서

SW

TR

 LJ LJ SW TR 볼트엔 Dia. 부정 Dia.
A 비 오우 Ｔ Y1 Y2 Y3 Ｘ Ｒ r1 Ｄ B4 큐 Ｃ Ｈ
15 1/2 95 14.3 52.3 22 38.0 35.1 3 10 23.5 15.7 66.5 4 16
20 3/4 117 15.8 57.2 25 48.0 42.9 3 11 29.0 15.7 82.6 4 19
25 1 124 17.6 62.0 27 54.0 50.8 3 13 36.0 17.5 88.9 4 19
32 1-1/4 133 19.1 65.0 27 63.4 63.5 5 14 44.5 20.6 98.6 4 19
40 1-1/2 155 20.6 6.3 30 70.0 73.2 6 16 50.5 22.4 114.3 4 22
50 2 165 22.4 69.8 33 84.0 91.9 8 18 63.5 28.4 127.0 8 19
65 2-/21 190 25.4 76.2 38 100 104.6 8 19 76.0 31.8 149.4 8 22
80 3 210 28.5 79.2 43 117 127.0 10 21 92.0 31.8 168.1 8 22
90 3-1/2 229 30.3 81.0 44 133 139.7 10   105.0 36.6 184.2 8 22
100 4 254 31.8 85.9 48 146 157.2 11   118.0 36.6 200.2 8 22
125 5 279 35.1 98.6 51 178 185.7 11   145.0 42.9 235.0 8 22
150 6 318 36.6 98.6 52 206 215.9 13   171.0 46.0 269.7 12 22
200 8 381 41.2 111.3 62 260 269.7 13   222.0 50.8 330.2 12 26
250 10 444 47.8 117.3 67 95 321 323.8 13   276.0 55.6 387.4 16 29
300 12 520 50.8 130.0 73 102 375 381.0 13   329.0 60.5 450.8 16 32
350 14 585 53.9 142.7 76 111 425 412.8 13   360.0 63.5 514.4 20 32
400 16 650 57.2 146.0 83 121 483 469.9 13   411.0 68.3 571.5 20 35
450 18 710 60.5 158.8 89 130 533 533.4 13   462.0 69.8 628.6 24 35
500 20 775 63.5 162.1 95 140 587 584.2 13   513.0 73.2 685.8 24 35
600 24 915 69.9 168.1 106 152 702 692.2 13   614.0 82.6 812.8 24 42



ASTM B151 구리 니켈 플랜지 90/10 C70600 ANSI B16.5 웰드 목 1





공칭 크기 링 조인트형 플랜지의 차원 체중 (킬로그램)
홈 수 Dia. 상승부의 피치 Dia. 깊이 폭 바닥에 있는 반지름

WN

슈 40

 그래서 BL

SW

슈 40

 LJ TR
A 비 Ｋ Ｐ Ｅ Ｆ r2
15 1/2 R11 51.0 34.14 5.56 7.14 0.8 0.75 0.65 0.65 0.66 0.71 0.65
20 3/4 R13 63.5 42.88 6.35 8.74 0.8 1.27 1.11 1.11 1.14 1.20 1.10
25 1 R16 70.0 50.80 6.35 8.74 0.8 1.64 1.39 1.43 1.43 1.49 1.35
32 1-1/4 R18 79.5 60.32 6.35 8.74 0.8 2.07 1.70 1.83 1.75 1.81 1.69
40 1-1/2 R20 90.5 68.28 6.35 8.74 0.8 2.94 2.51 2.69 2.58 2.66 2.54
50 2 R23 108 82.55 7.92 11.91 0.8 3.45 2.91 3.22 2.97 3.02 2.92
65 2-/21 R26 127 101.60 7.92 11.91 0.8 5.10 4.22 4.86 4.41 4.37 4.24
80 3 R31 147 123.82 7.92 11.91 0.8 6.25 5.88 6.83 6.15 6.04 5.94
90 3-1/2 R34 159 131.78 7.92 11.91 0.8 8.78 7.44 8.85   7.64 7.90
100 4 R37 175 149.22 7.92 11.91 0.8 11.4 9.73 11.8   9.98 9.71
125 5 R41 210 180.98 7.92 11.91 0.8 15.4 12.5 15.8   12.7 12.4
150 6 R45 242 211.12 7.92 11.91 0.8 19.8 16.2 21.3   16.5 16.2
200 8 R49 302 269.88 7.92 11.91 0.8 30.5 24.8 34.6   25.2 24.8
250 10 R53 356 323.85 7.92 11.91 0.8 44.1 35.5 54   40.2 35.9
300 12 R57 413 381.00 7.92 11.91 0.8 64 51 79   58 51.5
350 14 R61 458 419.90 7.92 11.91 0.8 88 70 106   86.2 70.1
400 16 R65 508 469.90 7.92 11.91 0.8 113 90 139   113.4 90.4
450 18 R69 575 533.40 7.92 11.91 0.8 138 109 175   133.8 109.0
500 20 R73 635 584.20 9.52 13.49 1.5 169 135 221   167.8 136.0
600 24 R77 750 692.15 11.13 16.66 1.5 249 204 341   249.5 204.0
