| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 인증 | ISO PED AD2000 |
| 모델 번호 | C70600 ANSI B16.5 클래스 150 TR |
| 문서 | 제품 설명서 PDF |

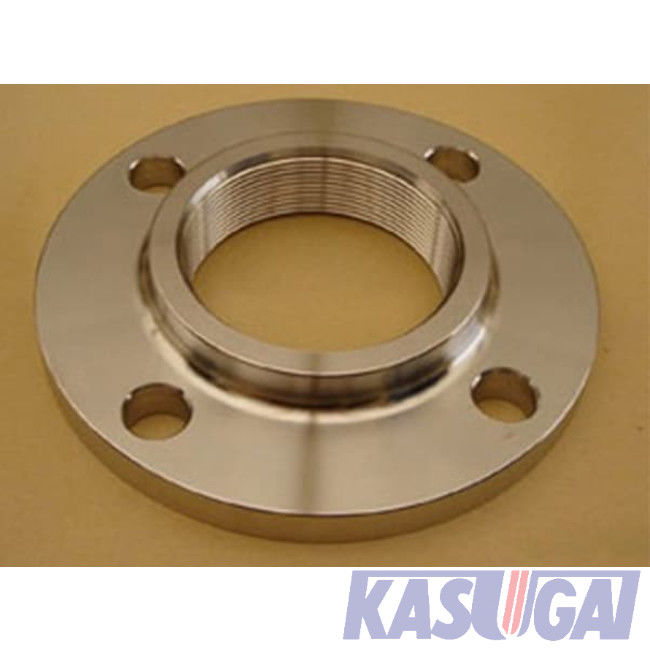

ASTM B151 C70600 ANSI B16.5 클래스 150 구리 니켈은 (TR) 플랜지에 실을 뀄습니다
제품 정보
| 상품 이름 | ASTM B151 C70600 ANSI B16.5 클래스 150 구리 니켈은 (TR) 플랜지에 실을 뀄습니다 |
| 크기 범위 | 1/2' 내지 24 " |
| 압력 클래스 | 150, 300, 400, 600, 900, 1500, 2500, |
| 두께 | Sch160에 대한 Sch10S |
| 표준 | ASME / ANSI B16.5/B16.47, JIS B2220 |
| 타입 | 나선부입니다 (TR) |
| 차원 | ASME / ANSI B16.5/B16.47, 맞춘 그림 |
| 식자재원산지정보 | 중국 |
표준과 재료 : ASTM B151
ASTM B151 (%)의 화학조성
| UNS | Ｃ | Ni | Pb | Fe | Mn | 아연 | Ｐ | Ｓ | Ｃ |
| C70600 | 나머지 | 9.0-11.0 | 0.05 | 1.0-1.8 | 1.0 | 1.0 | |||
| C71500 | 나머지 | 29.0-33.0 | 0.05 | 0.40-1.0 | 1.0 | 1.0 |
ASTM B151 C70600의 역학적 성질
| 기질 코드 | Dia. 또는 평행 표면 (밀리미터) 사이의 거리 | 인장 강도, 분 (MPa) | 분 (MPa), 0.5%Extension 과소 부하에 강도를 만듭니다 | 4xDia의 신장 또는 견본, 분 (%)의 두께 | |
| O60, M30 | 라운드, 마법과 팔각봉과 각봉 | 모든 사이즈 | 260 | 105 | 30 |
| H04 | 라운드, 마법과 팔각봉과 각봉 | 최고 9.5까지, incl | 415 | 260 | 10 |
| 9.5 내지 25 이상, incl | 345 | 205 | 15 | ||
| 25 내지 80 이상, incl | 275 | 105 | 30 | ||
| 80 내지 125 이상, incl | 260 | 105 | 20 | ||
| O60 | 장방형의 바와 형태 | 모든 사이즈 | 260 | 105 | 30 |
| H04 | 장방형의 바 | 최고 9.5까지, incl | 380 | 205 | 10 |
| 9.5 내지 12 이상, incl | 345 | 195 | 12 | ||
| 80, incl에 대한 Over12 | 275 | 115 | 20 | ||
| H04 | 형태 | 모든 사이즈 | (제조 또는 공급자와 구매자 사이에 합의했습니단 것처럼) | ||
플랜지형 : 나사목 플랜지
ASME B16.5에 따라 제조된 나사목 플랜지는 플랜지에 하락과 유사하지만, 그러나 구멍이 ASME B1.20.1에 따른 관용 테이퍼 나사를 가지고 있을 것입니다. 스레드는 플랜지 개구의 주축으로 집중적이고 정렬에서 변화가 (플랜지 표면과 직각인) 미터마다 5 밀리미터를 초과하지 않을 것입니다. 나사목 플랜지는 학급 150의 정력 압력을 위한 NPS 24를 통한 규모 NPS 1/2에 이용할 수 있, 더 클래스 300, 학급 400, 학급 600과 학급 900입니다. 학급 1500년 동안 규모와 학급 2500은 NPS 1/2에서 NPS 2-1/2로부터 이용가능합니다.
클래스 150 나사목 플랜지는 카운터 보어 없이 만들어집니다. 스레드는 스레드의 주축으로 대략 45 도의 비스듬히 플랜지의 뒤에 스레드의 주요 지름에 대략 모따기될 것입니다. 챔퍼는 스레드로 집중적이고, 나삿니 길이의 측정에 포함될 것입니다. 더 클래스 300과 더 높은 압력 수업 플랜지는 플랜지의 뒤에 카운터 보어로 만들어질 것입니다. 스레드는 스레드의 주축으로 대략 45 도의 비스듬히 카운터 보어의 지름에 모따기될 것입니다. 카운터 보어와 챔퍼는 스레드로 집중적입니다.
ASME B16.5의 차원은 150 나사목 플랜지를 분류합니다
부낸표면 (RF), ASME B16.5와 클래스 150 나사목 플랜지를 위한 전형적 그림.
양쪽은 핵심과 볼트를 기계화하고 핵심과 스터드 볼트가 150# 나사목 플랜지에 적용될 수 있습니다.
| NPS | Ｄ | Ｇ | Ｘ | Ｋ | 엔 | Ｄ | Ｌ | Ｌ | Ｈ | Ｙ | Ｔ |
| 1/2 | 90 | 34.9 | 30 | 60.3 | 4 | 5/8 | 1/2 | 55 | 16 | 14 | 9.6 |
| 3/4 | 100 | 42.9 | 38 | 69.9 | 4 | 5/8 | 1/2 | 65 | 16 | 14 | 11.2 |
| 1 | 110 | 50.8 | 49 | 79.4 | 4 | 5/8 | 1/2 | 65 | 17 | 16 | 12.7 |
| 1-1/4 | 115 | 63.5 | 59 | 88.9 | 4 | 5/8 | 1/2 | 70 | 21 | 19 | 14.3 |
| 1-1/2 | 125 | 73.0 | 65 | 98.4 | 4 | 5/8 | 1/2 | 70 | 22 | 21 | 15.9 |
| 2 | 150 | 92.1 | 78 | 120.7 | 4 | 3/4 | 5/8 | 85 | 25 | 24 | 17.5 |
| 2-1/2 | 180 | 104.8 | 90 | 139.7 | 4 | 3/4 | 5/8 | 90 | 29 | 27 | 20.7 |
| 3 | 190 | 127.0 | 108 | 152.4 | 4 | 3/4 | 5/8 | 90 | 30 | 29 | 22.3 |
| 3-1/2 | 215 | 139.7 | 122 | 177.8 | 8 | 3/4 | 5/8 | 90 | 32 | 30 | 22.3 |
| 4 | 230 | 157.2 | 135 | 190.5 | 8 | 3/4 | 5/8 | 90 | 33 | 32 | 22.3 |
| 5 | 255 | 185.7 | 164 | 215.9 | 8 | 7/8 | 3/4 | 95 | 36 | 35 | 22.3 |
| 6 | 280 | 215.9 | 192 | 241.3 | 8 | 7/8 | 3/4 | 100 | 40 | 38 | 23.9 |
| 8 | 345 | 269.9 | 246 | 298.5 | 8 | 7/8 | 3/4 | 110 | 44 | 43 | 27.0 |
| 10 | 405 | 323.8 | 305 | 362.0 | 12 | 1 | 7/8 | 115 | 49 | 48 | 28.6 |
| 12 | 485 | 381.0 | 365 | 431.8 | 12 | 1 | 7/8 | 120 | 56 | 54 | 30.2 |
| 14 | 535 | 412.8 | 400 | 476.3 | 12 | 1-1/8 | 1 | 135 | 57 | 56 | 33.4 |
| 16 | 595 | 469.9 | 457 | 539.8 | 16 | 1-1/8 | 1 | 135 | 64 | 62 | 35.0 |
| 18 | 635 | 533.4 | 505 | 577.9 | 16 | 1-1/4 | 1-1/8 | 145 | 68 | 67 | 38.1 |
| 20 | 700 | 584.2 | 559 | 635.0 | 20 | 1-1/4 | 1-1/8 | 160 | 73 | 71 | 41.3 |
| 22 | 750 | 641.4 | 610 | 692.2 | 20 | 1-3/8 | 1-1/4 | 170 | ... | 78 | 44.5 |
| 24 | 815 | 692.2 | 663 | 749.3 | 20 | 1-3/8 | 1-1/4 | 170 | 83 | 81 | 46.1 |
일반적 기록 : 저 Ｄ와 Ｌ가 인치에 제공되 것을 제외하고 모든 차원은 밀리미터에 있습니다. 클래스 150, Ｔ (높이의 부낸표면) =2mm의 모든 나사목 플랜지를 위해.
기록 : Ｄ : 플랜지의 외부 직경 ; Ｋ : 볼트엔의 지름 ; Ｇ : 부낸표면의 외부 직경 ; Ｘ : 기본적으로 허브의 지름 ; 엔 : 볼트의 수 ; Ｄ : 볼트 구멍의 지름 ; Ｌ : 볼트의 지름 ; Ｌ : 2 밀리미터 부낸표면을 위한 스터드 볼트의 길이 ; Ｈ : 최소 나삿니 길이 ; Ｙ : 허브를 통한 길이 ; Ｔ : 플랜지의 최소 두께.
