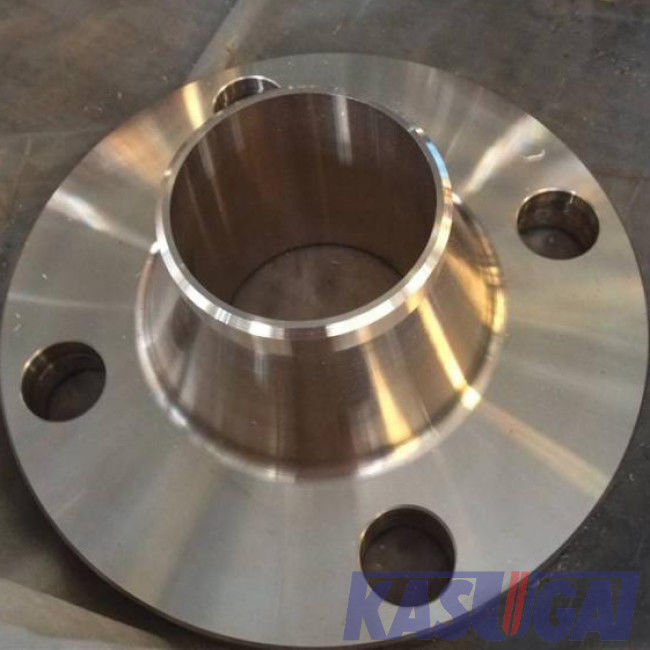

네크 플렌지, ANSI B16.5/B16.47 구리 니켈 맞춤을 용접하는 C70600

ASTM B151 C70600 ANSI B16.5/B16.47 구리 니켈 웰드 네크 플렌지

제품 정보

표준과 재료 : ASTM B151

ASTM B151 (%)의 화학조성

ASTM B151 C70600의 역학적 성질

플랜지형 : 웰드 목 (WN)
또한 끝이 좁아진 허브 플랜지 또는 높은 것 허브 플랜지로 불린 웰드 네크 플렌지는 플랜지의 바닥에 고응력 집중의 감소를 보증하면서, 파이프에 스트레스를 재배치할 수 있는 일종의 플랜지입니다. 두가지 용접용 넥 플랜지 설계가 있습니다 - 초, 더 긴 종류가 파이프로 그러나 공정 플랜트로 사용될 수 없는 동안 제 1 형태가 파이프와 함께 사용됩니다. 웰드 네크 플렌지는 주변의 림을 넘어서 연장되는 라운드 맞춤으로 이루어집니다. 일반적으로 위조로부터 제조된 이러한 플랜지가 실제로 파이프에 용접됩니다.

긴 웰드 네크 플렌지 (LWN)


.

이 플랜지형은 그래서 스트레스는 파이프로 옮겨지고 플랜지의 바닥에 응력 집중을 감소시킬 수 있다는 것을 만들어진 높은 허브 플랜지로 간주됩니다.

긴 용접용 넥 플랜지는 주로 노즐로 작용하여 압력 용기의 구조에 적용됩니다 (써모웰 노즐과 같이). 공통 용접용 넥 플랜지를 압력 용기에 부착하기 위해, 한 편의 파이프는 추가적 용접으로 요구됩니다. 다른 한편 LWN 플랜지는 선박에 직접적으로 첨부합니다, 그러므로, 그것이 완전하게 강화된 노즐로 간주될 수 있습니다. 그것은 플랜지처리되기 위해 파이프에 있는 용접층을 하기를 회피하고 자기 강화를 제공합니다.

삭감하는 웰드 네크 플렌지

플랜지 목이 더 작은 직경에 대한 웰드에 내보내는 삭감하는 직경을 가지고 있기 때문에, 그것은 또한 불려진 감량 용접용 넥 플랜지입니다


네크 플렌지가 익숙한 삭감하는 웰드는 파이프의 지름의 감소 시킵니다. 환원제 맞춤처럼 작용하면서, 삭감하는 플랜지 연결은 다른지름 플랜지와 표준 후란지로 구성됩니다. Figure-1에 설명된 것과 같이, 표준 후란지 비를 접촉하는 한 플랜지를 감소시키는 더 큰 말이 "감소가 만들어지고 있는 크기로 " 알려집니다 ; 파이프에 용접될 한 다른지름 플랜지의 더 작은 말이 "감축이 만들어지고 있는 크기로 " 알려집니다. 흐름은 더 작은 크기에서부터 더 큰 것까지 이동하여야 합니다. 만약 흐름 방향이 거꾸로 되면, 심각한 혼란이 발달할 수 있습니다.

두 표준 용접용 넥 플랜지와 배관계의 감소 시키기 위해, 추가적 환원제는 Figure-2에 설명된 것과 같이 사용될 것입니다. 이 구성의 전체 길이는 Figure-1에 설명된 것과 같이 삭감하는 플랜지 연결의 L+M 보다 매우 긴 2L+H입니다. 그것은 다른지름 플랜지의 이용이 효과적으로 크라우 상황에서 공간을 저장할 수 있는 것을 의미합니다. 실제로, 다른지름 플랜지는 가장 빈번하게 제한된 공간과 설치에서 사용됩니다.
