| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | 6 " ASTM A105N ANSI B16.5 BL 무선주파수 CL150 |
| 문서 | 제품 설명서 PDF |

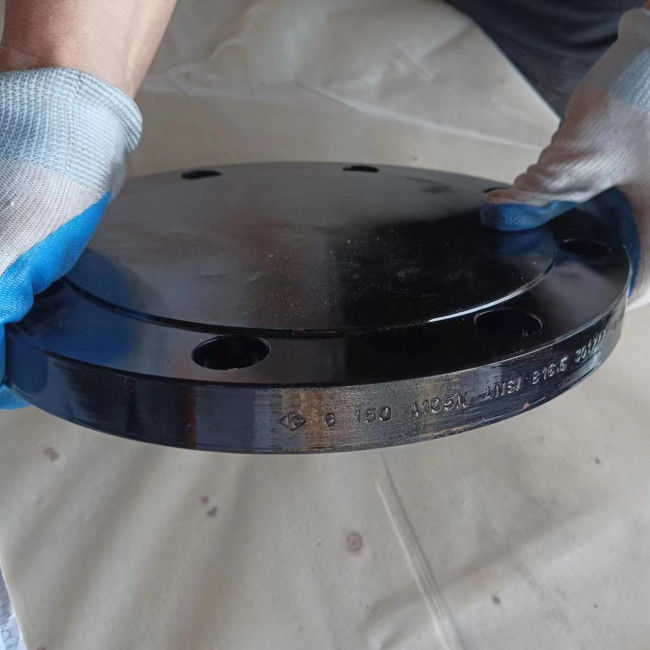

6 " ASTM A105N ANSI B16.5 BL RF는 150 탄소 눈이 먼 부낸표면 강철 플랜지를 분류합니다
제품 정보
| 상품 이름 | 6 " ASTM A105N ANSI B16.5 BL RF는 150 탄소 강철 플랜지를 분류합니다 |
| 크기 범위 | 6" |
| 압력 클래스 | 클래스 150 |
| 표준 | ASTM A105N |
| 페이스형 | BL RF 눈이 먼 부낸표면 |
| 상술 | ANSI B16.5 |
| 코팅 | 앤티-러스트 페인트, 수 있었과 도금처리된 뜨거운 하락 직류 전기로 자극된, 아연이 투명한, 오일 블랙 페인트를 노랗게 합니다 |
ASTM A105/A105N
ASTM A105 플랜지는 압력 시스템에 대기 온도와 보다 고온 서비스를 위한 안출된 탄소강 플랜지입니다. 이러한 플랜지는 ASME B16.5와 ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605와 API 6A, 기타 등등을 커버하여 다양한 표준 기술 조건에 따라 제조될 수 있습니다. ASTM A105 재료로 이루어진 플랜지는 제한됩니다 4540 킬로그램의 최대 무게.
ASTM A105와 A105N 강철 플랜지는 똑같지 않습니다, 그들이 똑같은 원료 그러나 똑같은 강철 등급 그러나 다른 열처리 요구조건을 가지고 있습니다. 엔은 표준화 열처리를 의미하고 A105 플랜지 가지다가 아니오 처리 요구 사항을 가열시킵니다. 개요에서, ASTM A105 플랜지와 ASTM A105N 플랜지는 똑같은 화학조성을 가지고 있지만, 그러나 A105N이 잘 기계적인 특성을 가집니다 그리고 보통 결정적인 상황에 사용했습니다.
ASTM A105 화학조성 (%)
| 스틸류 |
Ｃ 최대 |
Si | Mn |
Ｐ 최대 |
Ｓ 최대 |
Ni 최대 |
Cr 최대 |
Mo 최대 |
Ｖ 최대 |
| A105 | 0.35 | 0.10-0.35 | 0.60-1.05 | 0.035 | 0.040 | 0.40 | 0.30 | 0.12 | 0.08 |
ASTM A105 역학적 성질
| 스틸류 |
인장 강도 분 (MPa) |
항복 강도 분 (MPa) |
신장 분 (%) |
단면 수축 분 (%) |
견고성 (HBW) |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
ANSI B16.5 플랜지 치수 - 클래스 150
| 공칭 크기 | Dia 밖에. | 두께 | 허브를 통한 길이 | Dia. 허브의 | 부낸표면 Dia. | 구멍의 코너 반경 | 소켓의 깊이 | 카운터 보어 | 나삿니 길이 | 볼트 구멍 | |||||
| WN |
그래서 SW TR |
LJ | LJ | SW | TR | 볼트엔 Dia. | 부정 | Dia. | |||||||
| A | 비 | 오우 | Ｔ | Y1 | Y2 | Y3 | Ｘ | Ｒ | r1 | Ｄ | B4 | 큐 | Ｃ | Ｈ | |
| 15 | 1/2 | 89 | 11.2 | 47.8 | 16 | 30.0 | 35.1 | 3 | 10 | 주요 dia에 모따기됩니다. 45o에 있는 스레드의 | 16 | 60.5 | 4 | 16 | |
| 20 | 3/4 | 99 | 12.7 | 52.3 | 16 | 38.0 | 42.9 | 3 | 11 | 16 | 69.8 | 4 | 16 | ||
| 25 | 1 | 108 | 14.3 | 55.6 | 18 | 49.5 | 50.8 | 3 | 13 | 18 | 79.2 | 4 | 16 | ||
| 32 | 1-1/4 | 117 | 15.8 | 57.2 | 21 | 58.5 | 63.5 | 5 | 14 | 21 | 88.9 | 4 | 16 | ||
| 40 | 1-1/2 | 127 | 17.6 | 62.0 | 22 | 65.0 | 73.2 | 6 | 16 | 22 | 98.6 | 4 | 16 | ||
| 50 | 2 | 152 | 19.1 | 63.5 | 25 | 77.5 | 91.9 | 8 | 18 | 25 | 120.6 | 4 | 19 | ||
| 65 | 2-/21 | 178 | 22.4 | 69.8 | 28 | 90.5 | 104.6 | 8 | 19 | 28 | 139.7 | 4 | 19 | ||
| 80 | 3 | 190 | 23.9 | 69.8 | 30 | 108 | 127.0 | 10 | 21 | 30 | 152.4 | 4 | 19 | ||
| 90 | 3-1/2 | 216 | 23.9 | 71.4 | 32 | 122 | 139.7 | 10 | 32 | 177.8 | 8 | 19 | |||
| 100 | 4 | 229 | 23.9 | 76.2 | 33 | 135 | 157.2 | 11 | 33 | 190.5 | 8 | 19 | |||
| 125 | 5 | 254 | 23.9 | 88.9 | 37 | 164 | 185.7 | 11 | 37 | 215.9 | 8 | 22 | |||
| 150 | 6 | 279 | 25.4 | 88.9 | 40 | 192 | 215.9 | 13 | 40 | 241.3 | 8 | 22 | |||
| 200 | 8 | 343 | 28.5 | 101.6 | 44 | 246 | 269.7 | 13 | 44.4 | 298.4 | 8 | 22 | |||
| 250 | 10 | 406 | 30.3 | 101.6 | 49 | 305 | 323.8 | 13 | 49.3 | 362.0 | 12 | 22 | |||
| 300 | 12 | 483 | 31.8 | 114.3 | 56 | 365 | 381.0 | 13 | 55.6 | 431.8 | 12 | 26 | |||
| 350 | 14 | 535 | 35.1 | 127.0 | 57 | 79 | 400 | 412.8 | 13 | 57.2 | 476.2 | 12 | 29 | ||
| 400 | 16 | 595 | 36.6 | 127.0 | 64 | 87 | 457 | 469.9 | 13 | 63.5 | 539.8 | 16 | 29 | ||
| 450 | 18 | 635 | 39.7 | 139.7 | 68 | 97 | 505 | 533.4 | 13 | 68.3 | 577.8 | 18 | 32 | ||
| 500 | 20 | 700 | 43.0 | 144.5 | 73 | 103 | 559 | 584.2 | 13 | 73.2 | 635.0 | 20 | 32 | ||
| 600 | 24 | 815 | 47.8 | 152.4 | 83 | 111 | 663 | 692.2 | 13 | 82.6 | 749.3 | 20 | 35 | ||
| 공칭 크기 | 링 조인트형 플랜지의 차원 | 체중 (킬로그램) | |||||||||||
| 홈 수 | Dia. 상승부의 | 피치 Dia. | 깊이 | 폭 | 바닥에 있는 반지름 |
WN 슈 40 |
그래서 | BL |
SW 슈 40 |
LJ | TR | ||
| A | 비 | Ｋ | Ｐ | Ｅ | Ｆ | r2 | |||||||
| 15 | 1/2 | 0.57 | 0.41 | 0.43 | 0.42 | 0.46 | 0.42 | ||||||
| 20 | 3/4 | 0.73 | 0.59 | 0.64 | 0.60 | 0.65 | 0.60 | ||||||
| 25 | 1 | R15 | 63.5 | 47.62 | 6.35 | 8.74 | 0.8 | 1.03 | 0.79 | 0.87 | 0.81 | 0.86 | 0.82 |
| 32 | 1-1/4 | R17 | 73.5 | 57.16 | 6.35 | 8.74 | 0.8 | 1.33 | 1.03 | 1.16 | 1.05 | 1.10 | 1.07 |
| 40 | 1-1/2 | R19 | 83.0 | 65.07 | 6.35 | 8.74 | 0.8 | 1.76 | 1.36 | 1.58 | 1.38 | 1.43 | 1.41 |
| 50 | 2 | R22 | 102 | 82.55 | 6.35 | 8.74 | 0.8 | 2.61 | 2.10 | 2.47 | 2.14 | 2.20 | 2.18 |
| 65 | 2-/21 | R25 | 122 | 101.60 | 6.35 | 8.74 | 0.8 | 4.08 | 3.25 | 4.00 | 3.34 | 3.40 | 3.38 |
| 80 | 3 | R29 | 134 | 114.30 | 6.35 | 8.74 | 0.8 | 4.93 | 3.87 | 4.95 | 3.99 | 4.00 | 4.05 |
| 90 | 3-1/2 | R33 | 154 | 131.78 | 6.35 | 8.74 | 0.8 | 6.12 | 4.89 | 6.42 | 5.06 | 5.10 | |
| 100 | 4 | R36 | 172 | 149.22 | 6.35 | 8.74 | 0.8 | 6.96 | 5.38 | 7.09 | 5.55 | 5.63 | |
| 125 | 5 | R40 | 194 | 171.45 | 6.35 | 8.74 | 0.8 | 8.83 | 6.29 | 8.72 | 6.43 | 6.68 | |
| 150 | 6 | R43 | 219 | 193.68 | 6.35 | 8.74 | 0.8 | 10.9 | 7.77 | 11.4 | 7.89 | 8.27 | |
| 200 | 8 | R48 | 274 | 247.65 | 6.35 | 8.74 | 0.8 | 17.9 | 12.4 | 19.6 | 12.6 | 12.6 | |
| 250 | 10 | R52 | 331 | 304.80 | 6.35 | 8.74 | 0.8 | 25.0 | 17.6 | 29.1 | 17.8 | 17.6 | |
| 300 | 12 | R56 | 407 | 381.00 | 6.35 | 8.74 | 0.8 | 38.7 | 27.7 | 43.8 | 28.1 | 27.8 | |
| 350 | 14 | R59 | 426 | 396.88 | 6.35 | 8.74 | 0.8 | 51 | 35.3 | 59 | 47.6 | 35.2 | |
| 400 | 16 | R64 | 483 | 454.02 | 6.35 | 8.74 | 0.8 | 64 | 44.9 | 77 | 63.5 | 45.3 | |
| 450 | 18 | R68 | 547 | 517.52 | 6.35 | 8.74 | 0.8 | 75 | 49.3 | 94 | 72.6 | 49.7 | |
| 500 | 20 | R72 | 597 | 558.80 | 6.35 | 8.74 | 0.8 | 94 | 63 | 123 | 88.5 | 63.5 | |
| 600 | 24 | R76 | 712 | 673.10 | 6.35 | 8.74 | 0.8 | 133 | 89 | 188 | 124.7 | 90.5 | |
플랜지형 :맹인플랜지
ASME B16.5에 따라 제조된 맹인플랜지는 클래스 2500을 통하여 클래스 150에 제공될 수 있습니다. 그것은 근본적으로 허브 또는 지루한 센터를 가지고 있지 않은 원형 디스크입니다. 볼트 홀은 솔리드 디스크의 원주둘레를 따라 꿰뚫고 대칭적으로 제휴됩니다. 일반적으로 맹인플랜지는 부낸표면 (RF)를 구비될 수 있습니다, 벨소리가 표면 (RJ) 또는 편평면 (FF)에 참여합니다. 맹인플랜지는 플러그 또는 캡의 그것과 유사한 기능을 제공하고, 배관, 밸브와 압력 용기 개방의 마지막에서 떨어져 흐릿해지는데 사용됩니다. 그것은 캐스트, 위조, 특정 판 또는 평형 봉강으로부터 제조될 수 있습니다.
페이스형 : 부낸표면 (무선주파수)
높이는 페이스 플랜지는 가장 일반적 형태가 공정 플랜트 적용에 사용했다는 것 이고, 쉽게 동일시할 것입니다. 개스킷 표면이 볼트결합 써클 표면 상승되기 때문에 그것은 부낸표면으로서 언급됩니다. 나선창과 이중외피 종류와 같은 플렛링 시트 타입과 금속 복합 재료를 포함하여 이 페이스형은 가스킷 디자인의 넓은 조합의 사용을 허용합니다.
RF 플랜지의 목적은 더 많은 압력을 더 작은 가스킷 지역에 집중시키고 이로써 관절의 격납부 역량을 증가시키는 것입니다. 지름과 높이는 압력 클래스와 지름에 의해, 규정된 ASME B16.5에 있습니다. 플랜지의 정력 압력은 부낸표면의 높이를 결정합니다.
