| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO-9001; PED; AD 2000 |
| 모델 번호 | AISI 304 ISO 49-1994 (E) CL150 캐스트 나사 감소 티 |
| 문서 | 제품 설명서 PDF |

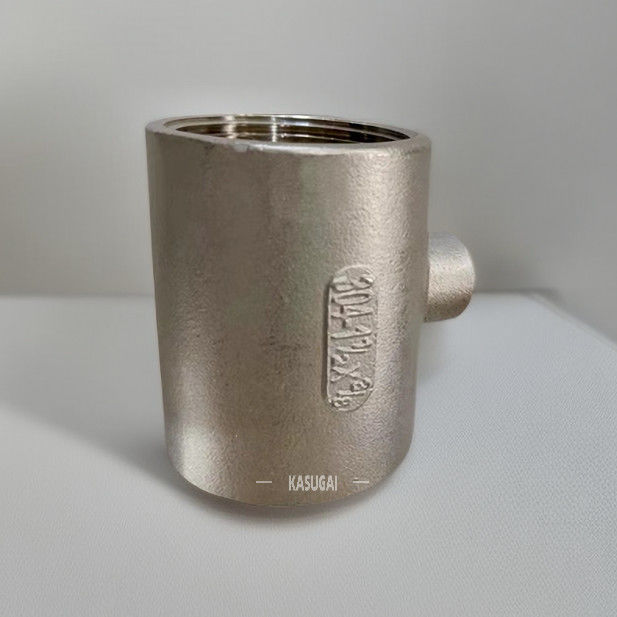

AISI 304 ISO 49-1994 (E) CL150 스테인레스 강 캐스트는 Tee를 감소시켜 빠져 나아갔습니다
강관 티는 유체 방향을 바꿀 수 있는 3개 가지를 가지고 있습니다. 그것은 T-형이어서 가지고 있고 또는 y형,와 똑같은 Tee와 리듀싱 티 (환원제 Tee)를 포함합니다. 강철 티는 넓게 있고 사용되 안에 네트워크를 배관하고 액체와 가스를 운반합니다.
제품 정보
| 상품 이름 | AISI 304 ISO 49-1994 (E) CL150 스테인레스 강 캐스트는 Tee를 감소시켜 빠져 나아갔습니다 |
| 스레드 유형 | ASME B1.20.1(NPT) |
| 차원 | ISO 49:1994(E) |
| 크기 범위 | 112 × 34 |
| 압력 클래스 | 150 NPT를 분류하세요 |
| 재료 | AISI 304/L |
표준과 재료 : AISI 304L
SAE / ANSI 304 (AISI 304)는 가장 일반적으로 이용 가능한 것 스테인레스 강의 사용된 유형입니다. 그것은 또한 18/8 스테인레스 강 또는 A2 스테인레스 강 (ISO 3506에 따라서) 또는 304S15 (영국 표준 （규격）에 따라서)로서 언급됩니다. 이것은 실제로 그것이 매우고 내식성을 가지고 있는 것을 의미하는 오스테니틱 크롬-니켈 합금입니다. 그것은 또한 자성을 띄지 않고, 열처리를 통하여 경화될 수 없습니다. AISI 304가 부식성 환경에 극단적으로 견딜 수 있고, 형성하여지고, 쉬운 상대적으로 기계화되고 용접될 수 있는 것처럼, 그것은 적용의 넓은 범위에 대해 매우 인기있습니다.
AISI 304/L 화학조성 (%)
| 등급 | 최대인 Ｃ | Cr | Mn, 최대 | Ni | Ｐ, 최대 | 최대인 Ｓ | Si, 최대 |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/L 역학적 성질
| 역학적 성질 | 304 | 304L |
| 견고성, 누프 | 138 | 158 |
| 견고성, 로크웰 비 | 70 | 82 |
| 견고성, 비커스 | 129 | 159 |
| 궁극적인 인장 강도 | 505 MPa | 564 MPa |
| 인장 강도, 생산량 | 215 MPa | 210 MPa |
| 탄성 임계값 | 70% | 58% |
| 탄성 계수 | 193~200 GPa | 193~200 GPa |
| 샤르피 충격 | 325 Ｊ | 216J |
증가하는 ISO 49:1994(E) 차원 & 감량이 티에서 시작합니다
| 더 브랜치에 감소하는 TEE | ||||
| 적당한 크기 (인치) | 차원 (밀리미터) | 포설 길이 (밀리미터) | ||
| a | 비 | z1 | z2 | |
| 38× 14 | 23 | 23 | 13 | 13 |
| 12× 14 | 24 | 24 | 11 | 14 |
| 12× 38 | 26 | 26 | 13 | 16 |
| (34× 14) | 26 | 27 | 11 | 17 |
| 34× 38 | 28 | 28 | 13 | 18 |
| 34× 12 | 30 | 31 | 15 | 18 |
| (1× 14) | 28 | 31 | 11 | 21 |
| 1× 38 | 30 | 32 | 13 | 22 |
| 1× 12 | 32 | 34 | 15 | 21 |
| 1× 34 | 35 | 36 | 18 | 21 |
| (114× 38) | 32 | 36 | 13 | 26 |
| 114× 12 | 34 | 38 | 15 | 25 |
| 114× 34 | 36 | 41 | 17 | 26 |
| 114× 1 | 40 | 42 | 21 | 25 |
| 112× 12 | 36 | 42 | 17 | 29 |
| 112× 34 | 38 | 44 | 19 | 29 |
| 112× 1 | 42 | 46 | 23 | 29 |
| 112× 114 | 46 | 48 | 27 | 29 |
| 2× 12 | 38 | 48 | 14 | 35 |
| 2× 34 | 40 | 50 | 16 | 35 |
| 2× 1 | 44 | 52 | 20 | 35 |
| 2× 114 | 48 | 54 | 24 | 35 |
| 2× 112 | 52 | 55 | 28 | 36 |
| 212× 1 | 47 | 60 | 20 | 43 |
| 212× 114 | 52 | 62 | 25 | 43 |
| 212× 112 | 55 | 63 | 28 | 44 |
| 212× 2 | 61 | 66 | 34 | 42 |
| 3× 1 | 51 | 67 | 21 | 50 |
| 3× 114 | 55 | 70 | 25 | 51 |
| 3× 112 | 58 | 71 | 28 | 52 |
| 3× 2 | 64 | 73 | 34 | 49 |
| 3× 212 | 72 | 76 | 42 | 49 |
| 4× 2 | 70 | 86 | 34 | 62 |
| 4× 3 | 84 | 92 | 48 | 62 |
| 더 브랜치에 증가하는 TEE | ||||
| 적당한 크기 (인치) | 차원 (밀리미터) | 포설 길이 (밀리미터) | ||
| a | 비 | z1 | z2 | |
| 38× 12 | 26 | 26 | 16 | 13 |
| 12× 34 | 31 | 30 | 18 | 15 |
| (12× 1) | 34 | 32 | 21 | 15 |
| 34× 1 | 36 | 35 | 21 | 18 |
| (34×114) | 41 | 36 | 26 | 17 |
| 1× 114 | 42 | 40 | 25 | 21 |
| (1×112) | 46 | 42 | 29 | 23 |
| 114× 112 | 48 | 46 | 29 | 27 |
| (114× 2) | 54 | 48 | 35 | 24 |
| 112× 2 | 55 | 52 | 36 | 28 |
