제품 상세정보
원래 장소: 중국
브랜드 이름: KASUGAI
인증: ISO-9001; PED; AD 2000
모델 번호: AISI 304 MSS SP-114 클래스 150 캐스트 스레드 캡
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 협상됩니다
가격: PER BASE MATERIAL PRICE
포장 세부 사항: 내항성이 있는 포장
배달 시간: 한 컨테이너를 위한 60 일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 100 톤 / 달
상품 이름: |
AISI 304 MSS SP-114 클래스 150 캐스트 스레드 캡 |
크기 범위: |
1/8 내지 4 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
압력 클래스: |
150 NPT를 분류하세요 |
표준: |
AISI 304/L |
차원: |
MSS SP-114-2018 |
상품 이름: |
AISI 304 MSS SP-114 클래스 150 캐스트 스레드 캡 |
크기 범위: |
1/8 내지 4 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
압력 클래스: |
150 NPT를 분류하세요 |
표준: |
AISI 304/L |
차원: |
MSS SP-114-2018 |

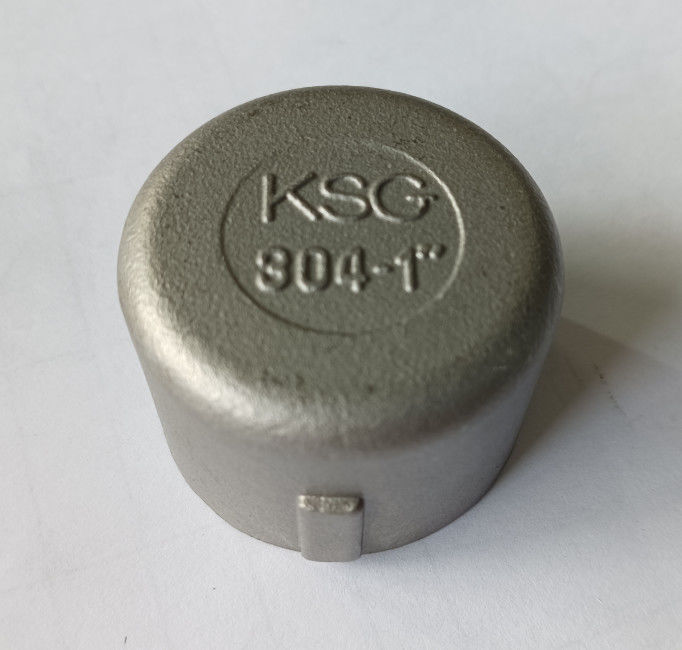

AISI 304 MSS SP-114는 150 캐스트 쓰레디드 캡을 분류합니다
제품 정보
| 상품 이름 | AISI 304 MSS SP-114는 150 캐스트 쓰레디드 캡을 분류합니다 |
| 크기 범위 | 1/8 내지 4 |
| 스레드 유형 | ASME B1.20.1 |
| 표준 | AISI 304/L |
| 압력 클래스 | 150 NPT를 분류하세요 |
| 차원 | MSS SP-114 |
표준과 재료 : AISI 304L
SAE / ANSI 304 (AISI 304)는 가장 일반적으로 이용 가능한 것 스테인레스 강의 사용된 유형입니다. 그것은 또한 18/8 스테인레스 강 또는 A2 스테인레스 강 (ISO 3506에 따라서) 또는 304S15 (영국 표준 （규격）에 따라서)로서 언급됩니다. 이것은 실제로 그것이 매우고 내식성을 가지고 있는 것을 의미하는 오스테니틱 크롬-니켈 합금입니다. 그것은 또한 자성을 띄지 않고, 열처리를 통하여 경화될 수 없습니다. AISI 304가 부식성 환경에 극단적으로 견딜 수 있고, 형성하여지고, 쉬운 상대적으로 기계화되고 용접될 수 있는 것처럼, 그것은 적용의 넓은 범위에 대해 매우 인기있습니다.
AISI 304/L 화학조성 (%)
| 등급 | 최대인 Ｃ | Cr | Mn, 최대 | Ni | Ｐ, 최대 | 최대인 Ｓ | Si, 최대 |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/L 역학적 성질
| 역학적 성질 | 304 | 304L |
| 견고성, 누프 | 138 | 158 |
| 견고성, 로크웰 비 | 70 | 82 |
| 견고성, 비커스 | 129 | 159 |
| 궁극적인 인장 강도 | 505 MPa | 564 MPa |
| 인장 강도, 생산량 | 215 MPa | 210 MPa |
| 탄성 임계값 | 70% | 58% |
| 탄성 계수 | 193~200 GPa | 193~200 GPa |
| 샤르피 충격 | 325 Ｊ | 216J |
클래스 150의 차원은 방사캡 MSS SP-114 (밀리미터)를 던집니다
| NPS | 스레드(b) (분.)의 길이 | 밴드 (분.)의 폭 | 옆(a)의 금속 두께 | Dia 밖에. 밴드 (분.)의 | 높이 (분.) | 평평한 상부캡 (분.)의 두께 |
| 비 | Ｅ | Ｇ | Ｈ | Ｐ | G1 | |
| 18 | 0.25 | 0.20 | 0.09 | 0.75 | 0.68 | 0.09 |
| 14 | 0.32 | 0.20 | 0.09 | 0.84 | 0.68 | 0.09 |
| 38 | 0.36 | 0.21 | 0.10 | 1.01 | 0.81 | 0.10 |
| 12 | 0.43 | 0.25 | 0.10 | 1.20 | 0.93 | 0.12 |
| 34 | 0.50 | 0.27 | 0.12 | 1.46 | 1.06 | 0.13 |
| 1 | 0.58 | 0.30 | 0.13 | 1.77 | 1.31 | 0.15 |
| 114 | 0.67 | 0.34 | 0.14 | 2.15 | 1.62 | 0.17 |
| 112 | 0.70 | 0.37 | 0.15 | 2.43 | 1.62 | 0.19 |
| 2 | 0.75 | 0.42 | 0.17 | 2.96 | 1.75 | 0.22 |
| 212 | 0.92 | 0.48 | 0.21 | 3.31 | 2.00 | 0.25 |
| 3 | 0.98 | 0.55 | 0.23 | 4.00 | 2.25 | 0.29 |
| 4 | 1.08 | 0.66 | 0.26 | 5.06 | 2.50 | 0.36 |
일반적 기록 : 캡은 휴회 없이 만들어질 수 있습니다. 그렇게 만들어진 캡은 완전한 스레드의 길이가 비 이하이지 않을 것이고 유용한 스레드 (완전히 형성된 기반과 평평한 능선과 B 플러스 스레드)의 길이가 ASME B1.20.1에 의해 요구되는 L2 (외부 스레드의 유효 길이)보다 못하진 않을 것이라는 것 그와 같은 높이 Ｐ의 일 것입니다.
기록 :
(a)패턴은 표에서 주어진 금속 두께의 주조법을 생산하도록 설계될 것입니다. 어느 시점에도 금속 두께는 테이블의 주어진 가치 90% 이하일 것입니다.
(b) 실길이는 밴드의 폭을 넘어서 연장될 수 있습니다. 그러나, 최소 금속 두께 (G)는 스레드의 마지막으로 유지되어야 합니다.
(c)갈비는 9 절에 따라서 허용됩니다. 갈비가 허락되는 곳 위쪽에 그림에서 적용 가능한 외부 절 선은 나타냅니다.
