| 원래 장소 | 중국 |
| 브랜드 이름 | KASUGAI |
| 인증 | ISO-9001; PED; AD 2000 |
| 모델 번호 | Tee 교차하는 플러그 수단 통합을 연결하는 나선부 팔꿈치를 용접하는 소켓 |
| 문서 | 제품 설명서 PDF |

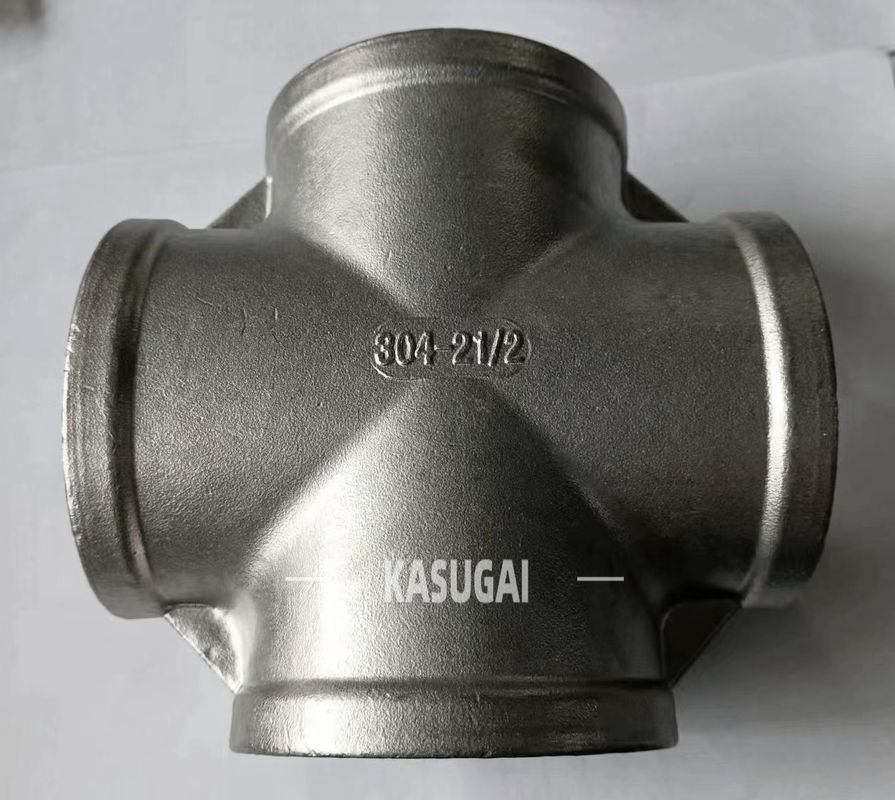

AISI 304 MSS SP-114 CL150 212 " 스테인레스 강 캐스트는 일직선 교차에 실을 뀄습니다
제품 정보
| 상품 이름 | AISI 304 MSS SP-114 CL150 212 " 스테인레스 강 캐스트는 일직선 교차에 실을 뀄습니다 |
| 스레드 유형 | ASME B1.20.1(NPT), BS 21 (NSPT), DIN2999/259 |
| 차원 | MSS SP-114:2018 |
| 크기 범위 | 212" |
| 압력 클래스 | 클래스 150 |
| 재료 | AISI 304/L |
일직선 교차는 파이프로의 두배 수직 연결을 하는데 사용된 푸르-웨이 맞춤입니다. 그것은 교차로를 닮습니다. 파이프의 주요 실행에 연결되는 라인은 가지로 알려집니다. 파이프의 주요 실행은 종종 헤더로 불립니다. 모든 4 수단이 똑같은 관경인 것을 단어는 똑바로 나타냅니다.
표준과 재료 :AISI 304/L
SAE / ANSI 304 (AISI 304)는 가장 일반적으로 이용 가능한 것 스테인레스 강의 사용된 유형입니다. 그것은 또한 18/8 스테인레스 강 또는 A2 스테인레스 강 (ISO 3506에 따라서) 또는 304S15 (영국 표준 （규격）에 따라서)로서 언급됩니다. 이것은 실제로 그것이 매우고 내식성을 가지고 있는 것을 의미하는 오스테니틱 크롬-니켈 합금입니다. 그것은 또한 자성을 띄지 않고, 열처리를 통하여 경화될 수 없습니다. AISI 304가 부식성 환경에 극단적으로 견딜 수 있고, 형성하여지고, 쉬운 상대적으로 기계화되고 용접될 수 있는 것처럼, 그것은 적용의 넓은 범위에 대해 매우 인기있습니다.
AISI 304/L 화학조성 (%)
| 등급 | 최대인 Ｃ | Cr | Mn, 최대 | Ni | Ｐ, 최대 | 최대인 Ｓ | Si, 최대 |
| AISI 304 | 0.08 | 18~20 | 2 | 8~10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18~20 | 2 | 8~12 | 0.045 | 0.03 | 1 |
AISI 304/L 역학적 성질
| 역학적 성질 | 304 | 304L |
| 견고성, 누프 | 138 | 158 |
| 견고성, 로크웰 비 | 70 | 82 |
| 견고성, 비커스 | 129 | 159 |
| 궁극적인 인장 강도 | 505 MPa | 564 MPa |
| 인장 강도, 생산량 | 215 MPa | 210 MPa |
| 탄성 임계값 | 70% | 58% |
| 탄성 계수 | 193~200 GPa | 193~200 GPa |
| 샤르피 충격 | 325 Ｊ | 216J |
클래스 150 캐스트의 SP-114 차원은 45/90 각도 엘보, TEE와 크로스에 실을 뀄습니다. (인치에)
| NPS | 센터·엔드형 팔꿈치, TEE와 크로스 | 센터·엔드형 45o 팔꿈치 | 스레드(b) (분.)의 길이 | 밴드 (분.)의 폭 | 금속 두께(a) | Dia 밖에. 밴드 (분.)의 |
| A | Ｃ | 비 | Ｅ | Ｇ | Ｈ | |
| 18 | 0.81 | 0.69 | 0.25 | 0.20 | 0.09 | 0.75 |
| 14 | 0.81 | 0.69 | 0.32 | 0.20 | 0.09 | 0.84 |
| 38 | 0.93 | 0.81 | 0.36 | 0.21 | 0.10 | 1.01 |
| 12 | 1.12 | 0.87 | 0.43 | 0.25 | 0.10 | 1.20 |
| 34 | 1.31 | 1.00 | 0.50 | 0.27 | 0.12 | 1.46 |
| 1 | 1.50 | 1.12 | 0.58 | 0.30 | 0.13 | 1.77 |
| 114 | 1.75 | 1.31 | 0.67 | 0.34 | 0.14 | 2.15 |
| 112 | 1.93 | 1.43 | 0.70 | 0.37 | 0.15 | 2.43 |
| 2 | 2.25 | 1.68 | 0.75 | 0.42 | 0.17 | 2.96 |
| 212 | 2.68 | 1.93 | 0.92 | 0.48 | 0.2 | 3.31 |
| 3 | 3.06 | 2.18 | 0.98 | 0.55 | 0.23 | 4.00 |
| 4 | 3.81 | 2.62 | 1.08 | 0.66 | 0.26 | 5.06 |
기록 :
