제품 상세정보
원래 장소: 중국
브랜드 이름: KASUGAI
인증: ISO-9001; PED; AD 2000
모델 번호: MSS SP-114 90DEG CL150 304 스테인리스 스틸 90도 팔꿈치 주사선 횡단 플러그 출구 연합
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 협상됩니다
가격: PER BASE MATERIAL PRICE
포장 세부 사항: 내항성이 있는 포장
배달 시간: 한 컨테이너를 위한 60 일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 100 톤 / 달
상품 이름: |
MSS SP-114 90DEG CL150 304 스테인리스 스틸 90도 팔꿈치 캐스트 스레드 |
크기 범위: |
1/8 내지 4 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
압력 클래스: |
150 |
표준: |
ASTM A351(CF8, CF8M), JIS(SCS13, SCS14), AISI(304/L,316/L), ASTM A182/A276(304/L, 316/L), |
차원: |
MSS SP-114, ISO 49-1994(E) |
상품 이름: |
MSS SP-114 90DEG CL150 304 스테인리스 스틸 90도 팔꿈치 캐스트 스레드 |
크기 범위: |
1/8 내지 4 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
압력 클래스: |
150 |
표준: |
ASTM A351(CF8, CF8M), JIS(SCS13, SCS14), AISI(304/L,316/L), ASTM A182/A276(304/L, 316/L), |
차원: |
MSS SP-114, ISO 49-1994(E) |

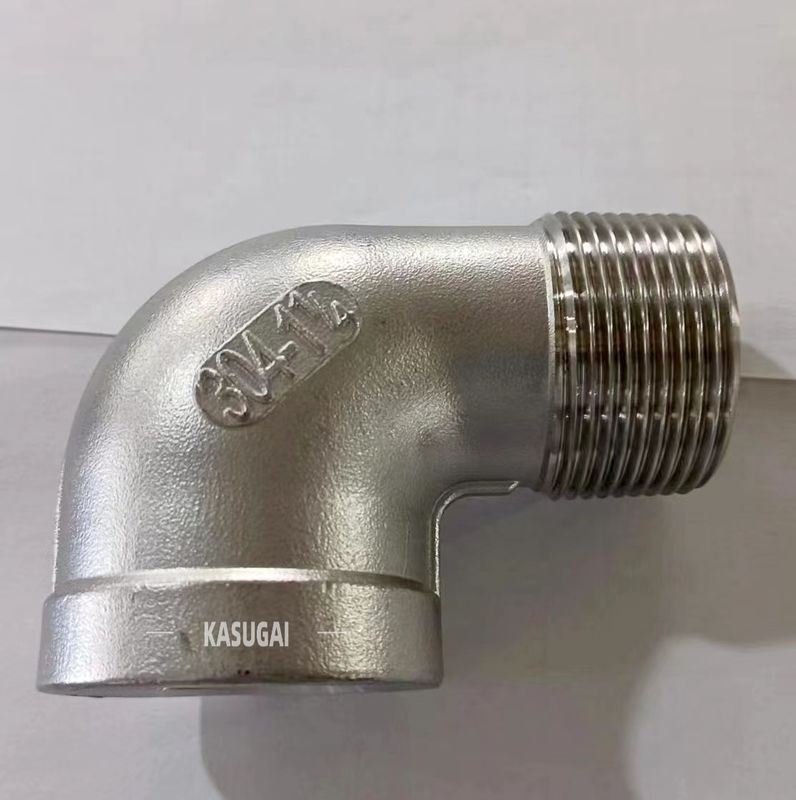

MSS SP-114 90DEG CL150 304 스테인레스 강 90 각도 엘보 캐스트 스레드
제품 정보
| 상품 이름 | MSS SP-114 90DEG CL150 304 스테인레스 강 90 각도 엘보 캐스트 스레드 |
| 스레드 유형 | ASME B1.20.1(NPT), BS 21 (NSPT), DIN2999/259 |
| 차원 | ISO 49-1994(E), MSS SP-114, ANSI B16.3 |
| 크기 범위 | 1/8 내지 4 |
| 압력 클래스 | 클래스 150 |
| 재료 | ASTM A351 (CF8, CF8M), JIS(SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304 / Ｌ, 316 / Ｌ), |
클래스 150 캐스트의 차원은 90 각도 엘보, TEE, 크로스와 45 각도 엘보에 실을 뀄습니다
| NPS | 센터·엔드형, 팔꿈치, TEE, 크로스 | 센터·엔드형, 45o 팔꿈치 | 스레드(b) (분.)의 길이 | 밴드 (분.)의 폭 | 금속 두께(a)
| Dia 밖에. 밴드 (분.)의 |
| A | Ｃ | 비 | Ｅ | Ｇ | Ｈ | |
| 18 | 0.81 | 0.69 | 0.25 | 0.20 | 0.09 | 0.75 |
| 14 | 0.81 | 0.69 | 0.32 | 0.20 | 0.09 | 0.84 |
| 38 | 0.93 | 0.81 | 0.36 | 0.21 | 0.10 | 1.01 |
| 12 | 1.12 | 0.87 | 0.43 | 0.25 | 0.10 | 1.20 |
| 34 | 1.31 | 1.00 | 0.50 | 0.27 | 0.12 | 1.46 |
| 1 | 1.50 | 1.12 | 0.58 | 0.30 | 0.13 | 1.77 |
| 114 | 1.75 | 1.31 | 0.67 | 0.34 | 0.14 | 2.15 |
| 112 | 1.90 | 1.43 | 0.70 | 0.37 | 0.15 | 2.43 |
| 2 | 2.25 | 1.68 | 0.75 | 0.42 | 0.17 | 2.96 |
| 212 | 2.68 | 1.93 | 0.92 | 0.48 | 0.21 | 3.31 |
| 3 | 3.06 | 2.18 | 0.98 | 0.55 | 0.23 | 3.00 |
| 4 | 3.81 | 2.62 | 1.08 | 0.66 | 0.26 | 5.06 |
스크류 피팅을 던지는 스테인레스 강의 혜택
