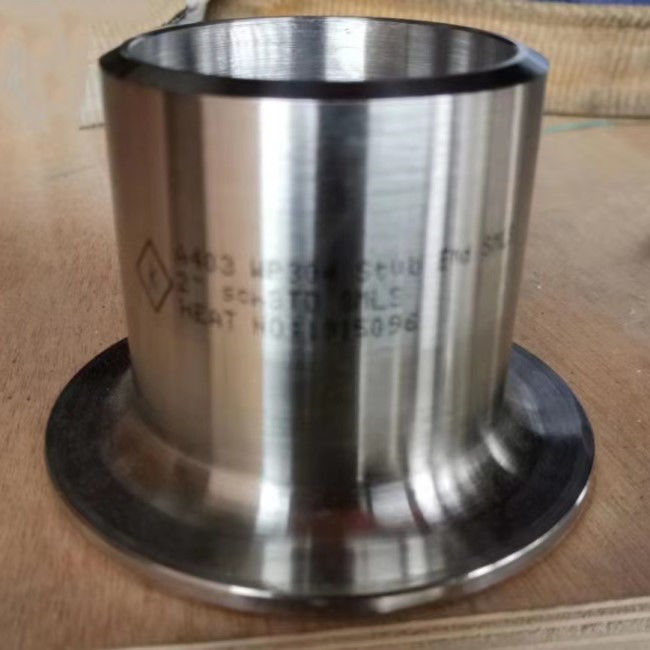

ASTM A403 녹슬지 않는 강관이음은 용접 스텁엔드 WP321 WP310S를 인접합니다

스텁엔드 WP304/L WP310S WP316/L WP321을 용접하는 ASTM A403 스테인레스 강 엉덩이

스텁엔드를 용접하는 ASTM A403 스테인레스 강 엉덩이

스텁엔드 (겹치는 결합)은 사용되는 맞춤이고 회전하는 등 업 플랜지의 지원이 요구될 때 용접 플랜지를 대체합니다. 그리고 그것은 다른 지름의 파이프를 연결시캐서 사용되는 기준과 비표준 ANSI 차원에 공급될 수 있습니다.

제품 정보

스텁엔드 타입

스텁엔드는 3 다른 방법, 종류 A, 비와 Ｃ로 제공됩니다. 종류 A와 비 스텁엔드는 팔꿈치와 티와 같은 안출된 맞춤과 유사하고 C형 스텁엔드가 주문 제작된 크기에서 만들어집니다.

종류 A

종류 A 스텁엔드는 표준 랩 조인트 플랜지를 위해 사용됩니다. 스텁엔드 위의 랩 두께는 파이프 벽의 공칭 두께보다 크거나 같습니다. 게다가 종류 A의 외부 코너 반경은 랩 조인트 플랜지를 받을 수 있습니다. 내부 모서리는 케케묵습니다. 랩은 보통 기계가공된 톱니면을 가지고 있습니다.

B형 행동 양식

B형 행동 양식 스텁엔드는 랩 플랜지로서 플랜지 위의 표준 하락을 위해 사용됩니다. 이러한 어처구니없는 일을 당하는 쪽 위의 랩 두께는 파이프 벽의 공칭 두께보다 크거나 같습니다. 또한, B형 행동 양식의 외부 코너 반경은 예방 플랜지로서 사용될 수 있는 하락 오우 플랜지를 받기에 충분히 작습니다. 내부 코너는 케케묵습니다. 랩은 보통 기계가공된 톱니면을 가지고 있습니다.

C형

C형 스텁엔드는 표준 랩 조인트 플랜지와 플랜지 위의 하락을 위해 사용될 수 있습니다. 그것은 나팔 모양으로 퍼진 채 둥근 가장자리를 랩의 내경에 떠납니다. 필요하다면, 반지름은 스퀘어에 근접되는 것으로 만들어질 수 있습니다. 랩 두께는 파이프 벽의 75%입니다. C형은 어떠한 예방 플랜지도 수용하기에 충분히 매우 짧습니다. C형에 겹치는 결합은 매끄럽고 그것은 기계가 아닙니다.

스텁엔드는 보통 2가지 방법, 종류 A와 B형 행동 양식에서 제조됩니다. 그들은 2 표준 길이에 이용할 수 있고, 장기간 (ANSI) 또는 쇼트 패턴 (MSS) 입니다.스텁엔드가 보통 짧은 기간과 긴 길이에서 제공되는 Sch5s와 10대는 특별 명령에 이용 가능합니다. 슈 40대 스텁엔드는 각각 짧은 긴 길이에서 공급됩니다.

물질 화학조성

ASTM A403 녹슬지 않는 강관이음은 송신 파이프를 위해 안출되고 굴려진 오스테나이트계 스테인레스 맞춤의 소재를 언급합니다. 상용 등급은 WP304/L, WP316/L 입니다. 그들은 엔지니어링 산업, 에너지 전환 발전소 등으로서 많은 분야에 시용될 수 있습니다

기록 :

거기서 테이블에서 ellipsis(_)appears,를 위해 분석하거나 보고될 어떤 요구와 원소 필요가 없습니다

질소를 위한 분석의 방법은 구매자와 제조 간의 협정의 문제일 것입니다

콜럼븀 0.10-0.30% ; 바나듐 0.10-0.30%.

작은 직경 또는 얇은 벽 또는 많은 그림 통과가 요구되는 양쪽을 위해, 0.04%의 탄소 최대는 성적 TP304L과 TP316L에 필요합니다. 작은 외부 직경 튜브는 0.500in이하로 그것들로 규정됩니다.외부 직경에서 (23.7mm)와 0.049in이하로 그것들로서의 빛 벽튜브.평균 벽 두께에서 (1.24mm)

ASME B16.9 스텁엔드 차원 (밀리미터)
