| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | ASTM A182 F304 ANSI B16.5 WN 무선주파수 CL300 |
| 문서 | 제품 설명서 PDF |

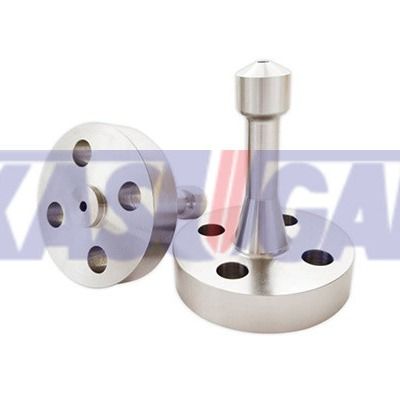

ASTM A182 F304 스테인리스 스틸 플랜지 긴 웰드 넥 플랜지
긴 용접 목 플랜지 정보
스테인레스 스틸 긴 용접 목 플랜지 는 부식 저항이 중요한 고압 및 고온 파이프 시스템에서 일반적으로 사용되는 특정 유형의 플랜지입니다.
스테인레스 스틸 긴 용접 목 플랜지는 스테인레스 스틸로 만들어져 있으며, 이는 우수한 부식 저항성, 내구성 및 강도를 제공합니다. 사용되는 일반적인 스테인레스 스틸 등급에는 304, 316,그리고 316L.
응용 프로그램:스테인레스 스틸 긴 용접 목 플랜지는 일반적으로 석유 및 가스, 화학 처리, 석유화학 및 식품 처리와 같은 산업에서 사용됩니다.부식 및 고온에 대한 저항성이 필수적인 경우.
| 제품 이름 | ASTM A182 F304 ANSI B16.5 WN RF 클래스 300 스테인리스 스틸 용접 목 |
| 크기 범위 | 1/2~24 |
| 압력급 | 300급 |
| 표준 | ASTM A182 F304 |
| 얼굴 유형 | WNRF-웨일드 목 높이 얼굴 |
| 사양 | ANSI B165 |
ASTM A182 F304
ASTM A182 F304 is a forging material specification for 304 grade stainless steel and is used for manufacturing bare forgings or gorged and machined products for applications involving high temperature service.
ASTM A182 F304 화학적 성분 (%)
| 등급 | C, 최대 | Mn, 최대 | P, 최대 | S, 최대 | 네, 최대 | 니 | Cr | N |
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 80.0~11.0 | 18.0~20.0· | 0.10 |
ASTM A182 F304 기계적 특성
| 등급 |
팽창 강도, 분 (MPa) |
양력 강도, 분 (MPa) |
2인치, 분 (%) |
면적 감소, 분 (%) |
단단함 (HBW) |
| F304 | 515 | 205 | 30 | 50 | _ |
얼굴 타입: 얼굴이 들어올린 (RF)
리즈드 페이스 플랜지는 프로세스 플랜트 애플리케이션에서 사용되는 가장 일반적인 유형이며 쉽게 식별 할 수 있습니다.그것은 봉쇄 표면이 볼팅 원 표면 위에 들어서기 때문에 상승 얼굴로 언급됩니다이 표면 유형은 평면 반지 잎 유형 및 나선 부리 및 이중 자켓 유형과 같은 금속 복합 물질을 포함하여 광범위한 간접 디자인 조합을 사용할 수 있습니다.
RF 플랜지의 목적은 더 작은 가스켓 부위에 더 많은 압력을 집중시키고 이로 인해 관절의 압력 격리 능력을 높이는 것입니다. 지름과 높이는 ASME B16에 있습니다.5 정의압력급과 지름에 따라, 플랜지의 압력 등급은 들어올린 면의 높이를 결정합니다.
ANSI B16.5 플랜지 차원 - 300급 (mm)
| 명목 크기 | 디아 밖에서 | 두께 | 허브를 가로지르는 길이 | 허브의 다이어 | 키운 얼굴 다이아. | 각 반지름 | 소켓 깊이 | 카운터 보어 | 스레드 길이 | 볼트 구멍 | |||||
| WN |
SO SW TR |
LJ | LJ | SW | TR | 볼트 서클 다이어 | 아니 | 다이아 | |||||||
| A | B | 오 | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | |
| 15 | 1/2 | 95 | 14.3 | 52.3 | 22 | 38.0 | 35.1 | 3 | 10 | 23.5 | 15.7 | 66.5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15.8 | 57.2 | 25 | 48.0 | 42.9 | 3 | 11 | 29.0 | 15.7 | 82.6 | 4 | 19 | |
| 25 | 1 | 124 | 17.6 | 62.0 | 27 | 54.0 | 50.8 | 3 | 13 | 36.0 | 17.5 | 88.9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19.1 | 65.0 | 27 | 63.4 | 63.5 | 5 | 14 | 44.5 | 20.6 | 98.6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20.6 | 6.3 | 30 | 70.0 | 73.2 | 6 | 16 | 50.5 | 22.4 | 114.3 | 4 | 22 | |
| 50 | 2 | 165 | 22.4 | 69.8 | 33 | 84.0 | 91.9 | 8 | 18 | 63.5 | 28.4 | 127.0 | 8 | 19 | |
| 65 | 2/21 | 190 | 25.4 | 76.2 | 38 | 100 | 104.6 | 8 | 19 | 76.0 | 31.8 | 149.4 | 8 | 22 | |
| 80 | 3 | 210 | 28.5 | 79.2 | 43 | 117 | 127.0 | 10 | 21 | 92.0 | 31.8 | 168.1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30.3 | 81.0 | 44 | 133 | 139.7 | 10 | 105.0 | 36.6 | 184.2 | 8 | 22 | ||
| 100 | 4 | 254 | 31.8 | 85.9 | 48 | 146 | 157.2 | 11 | 118.0 | 36.6 | 200.2 | 8 | 22 | ||
| 125 | 5 | 279 | 35.1 | 98.6 | 51 | 178 | 185.7 | 11 | 145.0 | 42.9 | 235.0 | 8 | 22 | ||
| 150 | 6 | 318 | 36.6 | 98.6 | 52 | 206 | 215.9 | 13 | 171.0 | 46.0 | 269.7 | 12 | 22 | ||
| 200 | 8 | 381 | 41.2 | 111.3 | 62 | 260 | 269.7 | 13 | 222.0 | 50.8 | 330.2 | 12 | 26 | ||
| 250 | 10 | 444 | 47.8 | 117.3 | 67 | 95 | 321 | 323.8 | 13 | 276.0 | 55.6 | 387.4 | 16 | 29 | |
| 300 | 12 | 520 | 50.8 | 130.0 | 73 | 102 | 375 | 381.0 | 13 | 329.0 | 60.5 | 450.8 | 16 | 32 | |
| 350 | 14 | 585 | 53.9 | 142.7 | 76 | 111 | 425 | 412.8 | 13 | 360.0 | 63.5 | 514.4 | 20 | 32 | |
| 400 | 16 | 650 | 57.2 | 146.0 | 83 | 121 | 483 | 469.9 | 13 | 411.0 | 68.3 | 571.5 | 20 | 35 | |
| 450 | 18 | 710 | 60.5 | 158.8 | 89 | 130 | 533 | 533.4 | 13 | 462.0 | 69.8 | 628.6 | 24 | 35 | |
| 500 | 20 | 775 | 63.5 | 162.1 | 95 | 140 | 587 | 584.2 | 13 | 513.0 | 73.2 | 685.8 | 24 | 35 | |
| 600 | 24 | 915 | 69.9 | 168.1 | 106 | 152 | 702 | 692.2 | 13 | 614.0 | 82.6 | 812.8 | 24 | 42 | |
| 명목 크기 | 반지 관절 플랜지의 차원 | 무게 (kg) | |||||||||||
| 구리 번호 | 윗부분의 다이아 | 피치 다이아 | 깊이 | 너비 | 바닥 반지름 |
WN 40 |
SO | BL |
SW 40 |
LJ | TR | ||
| A | B | K | P | E | F | r2 | |||||||
| 15 | 1/2 | R11 | 51.0 | 34.14 | 5.56 | 7.14 | 0.8 | 0.75 | 0.65 | 0.65 | 0.66 | 0.71 | 0.65 |
| 20 | 3/4 | R13 | 63.5 | 42.88 | 6.35 | 8.74 | 0.8 | 1.27 | 1.11 | 1.11 | 1.14 | 1.20 | 1.10 |
| 25 | 1 | R16 | 70.0 | 50.80 | 6.35 | 8.74 | 0.8 | 1.64 | 1.39 | 1.43 | 1.43 | 1.49 | 1.35 |
| 32 | 1-1/4 | R18 | 79.5 | 60.32 | 6.35 | 8.74 | 0.8 | 2.07 | 1.70 | 1.83 | 1.75 | 1.81 | 1.69 |
| 40 | 1-1/2 | R20 | 90.5 | 68.28 | 6.35 | 8.74 | 0.8 | 2.94 | 2.51 | 2.69 | 2.58 | 2.66 | 2.54 |
| 50 | 2 | R23 | 108 | 82.55 | 7.92 | 11.91 | 0.8 | 3.45 | 2.91 | 3.22 | 2.97 | 3.02 | 2.92 |
| 65 | 2/21 | R26 | 127 | 101.60 | 7.92 | 11.91 | 0.8 | 5.10 | 4.22 | 4.86 | 4.41 | 4.37 | 4.24 |
| 80 | 3 | R31 | 147 | 123.82 | 7.92 | 11.91 | 0.8 | 6.25 | 5.88 | 6.83 | 6.15 | 6.04 | 5.94 |
| 90 | 3-1/2 | R34 | 159 | 131.78 | 7.92 | 11.91 | 0.8 | 8.78 | 7.44 | 8.85 | 7.64 | 7.90 | |
| 100 | 4 | R37 | 175 | 149.22 | 7.92 | 11.91 | 0.8 | 11.4 | 9.73 | 11.8 | 9.98 | 9.71 | |
| 125 | 5 | R41 | 210 | 180.98 | 7.92 | 11.91 | 0.8 | 15.4 | 12.5 | 15.8 | 12.7 | 12.4 | |
| 150 | 6 | R45 | 242 | 211.12 | 7.92 | 11.91 | 0.8 | 19.8 | 16.2 | 21.3 | 16.5 | 16.2 | |
| 200 | 8 | R49 | 302 | 269.88 | 7.92 | 11.91 | 0.8 | 30.5 | 24.8 | 34.6 | 25.2 | 24.8 | |
| 250 | 10 | R53 | 356 | 323.85 | 7.92 | 11.91 | 0.8 | 44.1 | 35.5 | 54 | 40.2 | 35.9 | |
| 300 | 12 | R57 | 413 | 381.00 | 7.92 | 11.91 | 0.8 | 64 | 51 | 79 | 58 | 51.5 | |
| 350 | 14 | R61 | 458 | 419.90 | 7.92 | 11.91 | 0.8 | 88 | 70 | 106 | 86.2 | 70.1 | |
| 400 | 16 | R65 | 508 | 469.90 | 7.92 | 11.91 | 0.8 | 113 | 90 | 139 | 113.4 | 90.4 | |
| 450 | 18 | R69 | 575 | 533.40 | 7.92 | 11.91 | 0.8 | 138 | 109 | 175 | 133.8 | 109.0 | |
| 500 | 20 | R73 | 635 | 584.20 | 9.52 | 13.49 | 1.5 | 169 | 135 | 221 | 167.8 | 136.0 | |
| 600 | 24 | R77 | 750 | 692.15 | 11.13 | 16.66 | 1.5 | 249 | 204 | 341 | 249.5 | 204.0 | |
