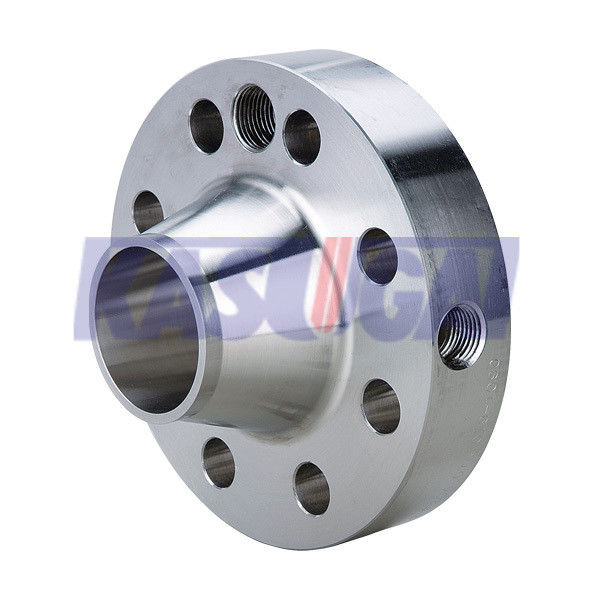

크기 오리피스 웰드 넥 RF 플랜지 ASME B16.36 300급

크기 오리피스 웰드 넥 RF 플랜지 ASME B16.36 300급

차원 오리피스 웰드 넥 RF 플랜지 정보

플랜지 크기는 플랜지의 명목 파이프 크기 (NPS) 를 의미합니다. 오리피스 웨일드 넥 RF 플랜지는 다양한 크기로 제공됩니다.1/2 "NPS에서 시작하여 응용 프로그램의 특정 요구 사항에 따라 더 큰 크기로.

플랜지 두께는 압력 등급과 플랜지 크기에 따라 달라집니다.두께는 일반적으로 해당 표준에서 제공하는 압력-온도 등급에 따라 지정됩니다..

• 크기는 밀리미터입니다, 볼트와 볼트 구멍을 제외하고요.
• 클래스 300의 상승 얼굴 (RF) 높이는 2mm입니다.
• 다른 모든 차원은 ASME B16에 따라됩니다.5.
• NPS 3보다 큰 링 관절 플랜지에는 각 미터 탭이 필요합니다.

• 필요에 따라 다른 NPT 크기가 제공될 수 있습니다.
• 높인 표면 플랜지의 볼트 길이는 오리피스 및 가스켓 두께를 포함합니다.
  NPS 1에서 NPS 12에 대한 6 mm (0.25 in.) 의 볼트 길이는 링형 관점 플랜지에는 다음과 같습니다.
  NPS 1에서 NPS 3에 대한 15mm (0.62 in.) 의 허용
• 부리 (B) 는 구매자가 지정해야 합니다.
• 스터드 볼트의 길이는 샴퍼 (점) 의 높이를 포함하지 않습니다.

용인
모든 차원의 허용값은 아래와 같은 것을 제외한 ASME B16.5에서 표시된 바와 같습니다.

압력 탭 위치
플랜지 표면으로부터 압력 펌프 구멍의 중심의 위치에 대한 허용은..

• NPS 4보다 작은 플랜지용은 ±0.5 mm (±0.02 in.)
• NPS 4 및 그 이상의 플랜저에 ±0.8 mm (±0.03 in.)

도공 지름

• 도공 지름 허용값 (일만 용접 목 플랜지) 은 명목값의 ±0.5%입니다.
