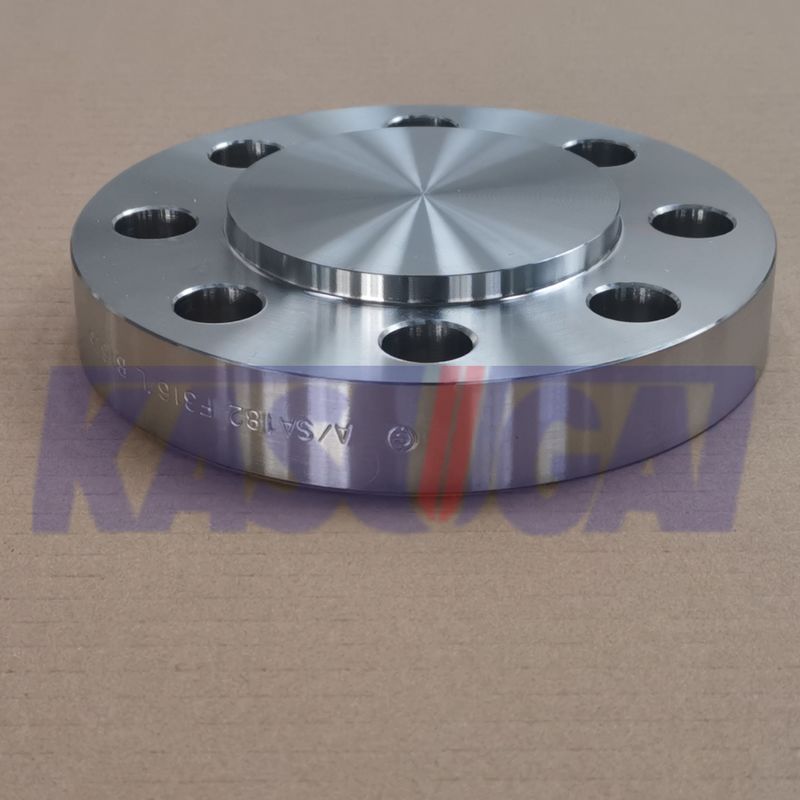

SUS304 10K BL-RF JIS 표준 스테인레스 강 눈이 먼 부낸표면 플랜지
  • SUS304 10K BL-RF JIS 표준 스테인레스 강 눈이 먼 부낸표면 플랜지
SUS304 10K BL-RF JIS 표준 스테인레스 강 눈이 먼 부낸표면 플랜지

SUS304 10K BL-RF JIS 표준 스테인레스 강 눈이 먼 부낸표면 플랜지

원래 장소 중국
브랜드 이름 Kasugai
모델 번호 SUS304 20K BL-RF
문서 제품 설명서 PDF
제품 상세정보
제품 이름:
스테인레스 강 관 플랜지
크기 범위:
3/8 내지 60
압력 클래스:
20K
표준:
JIS B2220
얼굴 유형:
BL-RF 눈이 먼 부낸표면
재료:
JIS G4303 SUS304
적용:
광업 지원./ 원자력 발전 시스템
키워드:
스테인레스 강 관 플랜지
강조하다:

SUS304 눈이 먼 부낸표면 플랜지

,

10K 블라인드 상승 얼굴 플랜지

,

JIS 스테인리스 스틸 파이프 플랜지

지불과 운송 용어
최소 주문 수량
협상 가능
가격
협상 가능
포장 세부 사항
항해에 적합한 팩왕
배달 시간
30 - 60 근무일
지불 조건
Ｌ / Ｃ, Ｔ / Ｔ
공급 능력
달 당 800 톤
제품 설명

SUS304 10K BL-RF JIS 표준 스테인리스 스틸 블라인드 리프트 얼굴 플랜지



제품 정보

스테인레스 스틸 블라인드 리프트 페이스 플랜지는 스테인레스 스틸로 만든 플랜지 유형으로 밀폐 표면에 리프트 페이스 디자인이 특징입니다.스테인레스 스틸 블라인드 상승 얼굴 플랜지는 일반적으로 304와 같은 스테인레스 스틸 등급으로 만들어집니다., 316, 316L, 또는 다른 적합한 스테인레스 스틸 합금. 스테인레스 스틸은 뛰어난 부식 저항, 내구성 및 강도를 제공하여 광범위한 응용 분야에 적합합니다.장님 플랜지 밀폐 표면에 상승 얼굴이 있습니다높여진 얼굴은 밀착제와 더 나은 접촉을 위해 평평한 표면을 제공하며, 플랜지를 다른 플랜지 또는 장비에 볼트 할 때 안전하고 누출이없는 밀착을 촉진합니다.



제품 이름 SUS304 10K BL-RF JIS 표준 스테인리스 스틸 블라인드 리프트 얼굴 플랜지
크기 범위 3/8~60~
압력급 10K (10kg/cm)2)
표준 JISB2220
얼굴 타입 BLRF 눈먼 얼굴
재료 SUS304
원산지 중국
적용

펌프, 밸브, 제조 및 식품 가공 용기

산업용 물관의 파이프 연결.

모든 크기의 열 교환기와 난방 시스템

광산 지원

원자력 발전 시스템



블라인드 플랜지 (blind flange) 는 중앙에 구멍이 없는 고체 디스크 모양의 플랜지이다. 파이프 시스템 또는 배의 끝을 닫기 위해 사용되며 흐름을 방지하고 밀폐를 제공합니다.맹형 플랜지는 또한 시스템에서 유지 보수 액세스 포인트를 생성하는 데 사용할 수 있습니다.

SUS304 스테인리스 스틸 화학 성분

표준 등급 C≤ Si≤ Mn≤ P≤ S≤ Cr 니
JIS G4303 SUS304 0.08 1.00 2.00 0.045 0.030 18-20 8~10.5



SUS304 스테인리스 스틸 기계적 특성

표준 등급

디아.

(mm)

생산력

(N/mm)2)

팽창 강도

(N/mm)2)

길쭉함

(%)

단단함

(HB)

단단함

(HV)
JIS G4303 SUS304 d≤180 ≥205 ≥520 40 ≤187 ≤200



얼굴 타입BLRF - 눈먼 얼굴

블라인드 플랜지 (blind flange) 는 파이프 라인을 봉쇄하거나 최종 흐름을 생성하는 데 사용되는 볼트 구멍과 고형 표면을 가진 원형 판이다. 석유화학, 공공 서비스,파이프 엔지니어링, 및 물공업 산업. 블라인드 플랜지는 파이프 라인을 통해 액체의 흐름을 막기 위해 두 개의 개방 플랜지 사이에 배치됩니다.



파이프 라인 유지보수 또는 수리 작업을 수행 할 때 블라인드 플랜지는 일반적으로 필수적입니다. 파이프 라인에서의 흐름이 유지보수를 위해 중단되어야하기 때문입니다.그러나 가장 가까운 밸브는 수리 현장에서 몇 킬로미터 떨어져있을 수 있습니다.그 결과 파이프라인에 블라인드 플랜지를 설치하는 것이 훨씬 비용 효율적입니다.



리즈드 페이스 플랜지는 프로세스 플랜트 애플리케이션에서 사용되는 가장 일반적인 유형이며 쉽게 식별 할 수 있습니다.그것은 봉쇄 표면이 볼팅 원 표면 위에 들어서기 때문에 상승 얼굴로 언급됩니다이 표면 유형은 평면 반지 잎 유형 및 나선 윙 및 이중 자켓 유형과 같은 금속 복합 물질을 포함하여 광범위한 가스켓 디자인 조합을 사용할 수 있습니다.RF 플랜지의 목적은 더 작은 가스켓 부위에 더 많은 압력을 집중시키고 따라서 관절의 압력 격리 능력을 증가시키는 것입니다..



JIS 플랜지 10K (10kg/cm)2) 크기 (mm)



SUS304 10K BL-RF JIS 표준 스테인레스 강 눈이 먼 부낸표면 플랜지 0

명목 크기 플랜지 두께 허브의 다이어그램 작은 사이드 다이어그램 허브의 Dia. 큰 Dia. 힙의 톱니 플랜지 전체 길이가 캄퍼링(20) 필레 반지름 WN의 대체 차원(21)
t t a a b b(19) x x T T c r r(2) t x
A BL 제외 BL SOH, SW, LJ, TR WN SOH,SW,LJ,TR WN, IT WN IT SOH, SW, LJ TR WN LJ SOH, SW, LJ TR WN, IT WN
10 12 12 23 17.3 26 28 1.25 1.25 16 29 ∙ 4 4 ∙ ∙
15 12 12 27 21.7 30 33 1.25 1.25 16 31 3 4 4 ∙ ∙
20 14 14 33 27.2 36 38 1.25 1.25 20 32 3 4 4 ∙ ∙
25 14 14 41 34.0 44 47 1.25 1.25 20 36 3 4 4 ∙ ∙
32 16 16 50 42.7 53 56 1.25 1.25 22 38 4 4 4 ∙ ∙
40 16 16 56 48.6 60 62 1.25 1.25 24 38 4 4 4 ∙ ∙
50 16 16 69 60.5 73 75 1.25 1.25 24 40 4 4 4 ∙ ∙
65 18 18 86 76.3 91 92 1.25 1.25 27 44 5 4 4 ∙ ∙
80 18 18 99 89.1 105 105 1.25 1.25 30 45 5 4 5 ∙ ∙
90 18 18 ∙ 101.6 ∙ 117 1.25 1.25 ∙ 45 5 ∙ 5 ∙ ∙
100 18 18 127 114.3 130 130 1.25 1.25 36 45 5 4 5 ∙ ∙
125 20 20 154 139.8 161 156 1.25 1.25 40 47 6 4 5 ∙ ∙
150 22 22 182 165.2 189 184 1.25 1.25 40 53 6 4 5 ∙ ∙
175 22 22 ∙ 190.7 ∙ 210 1.25 1.25 ∙ 55 ∙ ∙ 5 ∙ ∙
200 22 22 ∙ 216.3 ∙ 238 1.25 1.25 ∙ 58 6 ∙ 5 ∙ ∙
225 22 22 ∙ 241.8 ∙ 261 1.25 1.25 ∙ 58 ∙ ∙ 5 ∙ ∙
250 24 24 288 267.4 292 292 1.25 1.25 36 65 6 6 6 ∙ ∙
300 24 24 340 318.5 346 345 1.25 1.25 38 68 9 6 6 ∙ ∙
350 26 26 380 355.6 386 388 1.25 1.25 42 79 9 6 6 ∙ ∙
400 28 28 436 406.4 442 442 1.25 1.25 44 85 9 6 6 ∙ ∙
450 30 30 496 457.2 502 495 1.25 1.25 48 90 9 6 6 ∙ ∙
500 30 30 548 508.0 554 546 1.5 1.5 48 99 9 6 6 40 1.25
550 32 34 604 558.8 610 597 1.75 1.75 52 111 9 6 6 42 1.5
600 32 36 656 609.6 662 648 1.75 1.75 52 112 9 6 6 42 1.5
650 34 38 706 660.4 712 700 1.75 1.75 56 116 ∙ 6 6 44 1.5
700 34 40 762 711.2 770 754 2 2 58 132 ∙ 6 6 56 1.5
750 36 44 816 762.0 824 807 2 2 62 139 ∙ 6 6 60 1.5
800 36 46 868 812.8 876 858 2 2 64 139 ∙ 6 6 60 1.5
850 36 48 920 863.6 928 908 2 2 66 139 ∙ 6 6 60 1.5
900 38 50 971 914.4 979 959 2 2 70 140 ∙ 6 6 62 1.5
1000 40 56 1073 1016.0 1081 1065 2 2 74 151 ∙ 6 6 66 1.5
1100 42 62 1175 1117.6 1185 1174 2 2 95 170 ∙ 8 10 72 1.5
1200 44 66 1278 1219.2 1290 1281 2 2 101 182 ∙ 8 10 76 1.5
1350 48 74 1432 1371.6 1450 1438 2 2 110 200 ∙ 8 10 82 1.5
1500 50 82 1585 1524.0 1605 1598 2 2 123 218 ∙ 8 12 88 1.5

참고:

(19)IT 플랜지의 경우 이 차이는 참조로 표시됩니다.

(20)이것은 반지름으로 크기를 c로 둥근 수 있습니다.

(21)이 차원은 관계자 간의 합의에 따라 결정될 수 있습니다.

SUS304 10K BL-RF JIS 표준 스테인레스 강 눈이 먼 부낸표면 플랜지 1SUS304 10K BL-RF JIS 표준 스테인레스 강 눈이 먼 부낸표면 플랜지 2SUS304 10K BL-RF JIS 표준 스테인레스 강 눈이 먼 부낸표면 플랜지 3
