| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 인증 | ISO, PED, AD2000 |
| 모델 번호 | JIS SUS304 PL-LJ 스플릿 10K 80A |
| 문서 | 제품 설명서 PDF |

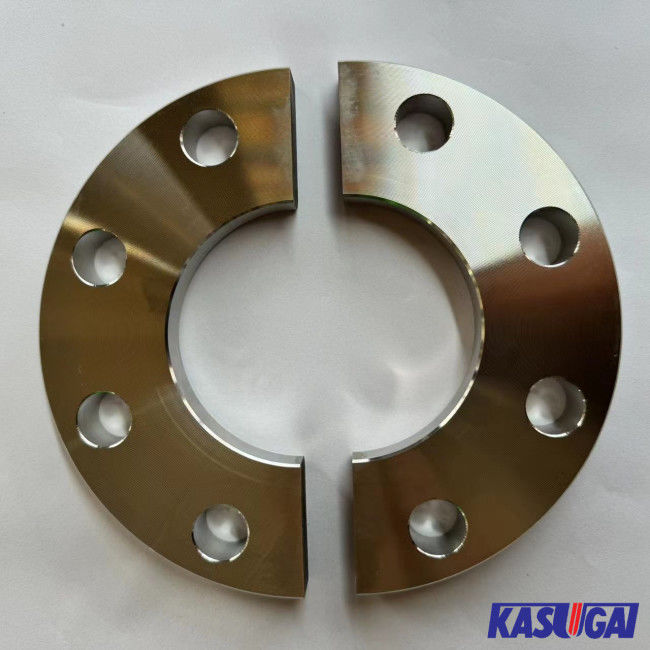

JIS SUS304 PL-LJ 10K 80A 스테인리스 스틸 플레이크 랩 합동 스플릿 플랜지
스플릿 플랜지는 두 개의 조각으로 구성되어 있으며, 견과류와 볼트를 사용하여 안전하게 연결할 수 있습니다. 스플릿 플랜지는 파이프 시스템에서 약화된 부위를 강화하는 데 사용됩니다.스플릿 플랜지 제조업체는 플랜지의 외부 면에 올라온 돌출을 제거하여 평면 플랜지로 이러한 플랜지를 사용하는 것이 좋습니다..
제품 정보
| 제품 이름 | JIS SUS304 PL-LJ 10K 80A 스테인리스 스틸 플레이크 랩 합동 스플릿 플랜지 |
| 크기 | DN80, OD185mm, ID91.6mm, 두께 18mm |
| 압력급 | 10K |
| 표준 | JIS B2220, JIS B2203 |
| 얼굴 유형 | 허리 관절 (LJ) |
| 재료 | SUS304 |
| 원산지 | 중국 |
소재:무화강 SUS304
SUS304는 일본의 JIS 표준이며 18% Cr과 8% Ni를 포함하는 가장 일반적으로 사용되는 스테인리스 스틸입니다.그것은 높은 온도와 낮은 온도 환경에서 좋은 강도와 열 저항을 유지할 수 있습니다, 그리고 또한 경화 저항성, 용접성, 냉면 가공성 및 온화한 대기에서의 기계적 특성을 가지고 있습니다.
SUS304 스테인리스 스틸 화학 성분
| 표준 | 등급 | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | 니 |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 | 8~10.5 |
SUS304 스테인리스 스틸 기계적 특성
| 표준 | 등급 |
디아. (mm) |
생산력 (N/mm)2) |
팽창 강도 (N/mm)2) |
길쭉함 (%) |
단단함 (HB) |
단단함 (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
JIS 10K 스플릿 플랜지 크기 (mm)
| 이름용 파이프 크기 | 파이프 | 디아 내부에서요 | 디아 밖에서 | 두께 | 볼트 구멍 | |||
| 인치 | 음 | A | D | t | C | - 아니 | h | |
| 3/4 | 20 | 27.2 | 28.9 | 100 | 14 | 75 | 4 | 15 |
| 1 | 25 | 34.0 | 35.6 | 125 | 14 | 90 | 4 | 19 |
| 1-1/4 | 32 | 42.7 | 44.3 | 135 | 16 | 100 | 4 | 19 |
| 1-1/2 | 40 | 48.6 | 50.4 | 140 | 16 | 105 | 4 | 19 |
| 2 | 50 | 60.5 | 62.7 | 155 | 16 | 120 | 4 | 19 |
| 2-1/2 | 65 | 76.3 | 78.7 | 175 | 18 | 140 | 4 | 19 |
| 3 | 80 | 89.1 | 91.6 | 185 | 18 | 150 | 8 | 19 |
| 4 | 100 | 114.3 | 116.9 | 210 | 18 | 175 | 8 | 19 |
| 5 | 125 | 139.8 | 143.0 | 250 | 20 | 210 | 8 | 23 |
| 6 | 150 | 165.2 | 168.4 | 280 | 22 | 240 | 8 | 23 |
| 8 | 200 | 216.3 | 219.5 | 330 | 22 | 290 | 12 | 23 |
| 10 | 250 | 267.4 | 271.7 | 400 | 24 | 355 | 12 | 25 |
| 12 | 300 | 318.5 | 322.8 | 445 | 24 | 400 | 16 | 25 |
참고:
