제품 상세정보
원래 장소: 중국
브랜드 이름: Kasugai
인증: ISO PED AD2000
모델 번호: SUS 304 VG FF 65A
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 협상 가능
가격: 협상 가능
포장 세부 사항: 항해에 적합한 팩왕
배달 시간: 30-60 근무일
지불 조건: T/T, L/C
공급 능력: 달 당 500 톤
제품 이름: |
JIS SUS304 VG FF 65A 플랜지 |
크기 범위: |
OD 145mm 두께 10mm |
압력 클래스: |
10k |
표준: |
JIS B2290 (ISO 1906) |
재료: |
JIS G4303 SUS304 |
얼굴 유형: |
전체적인 표면 (FF) |
제품 이름: |
JIS SUS304 VG FF 65A 플랜지 |
크기 범위: |
OD 145mm 두께 10mm |
압력 클래스: |
10k |
표준: |
JIS B2290 (ISO 1906) |
재료: |
JIS G4303 SUS304 |
얼굴 유형: |
전체적인 표면 (FF) |

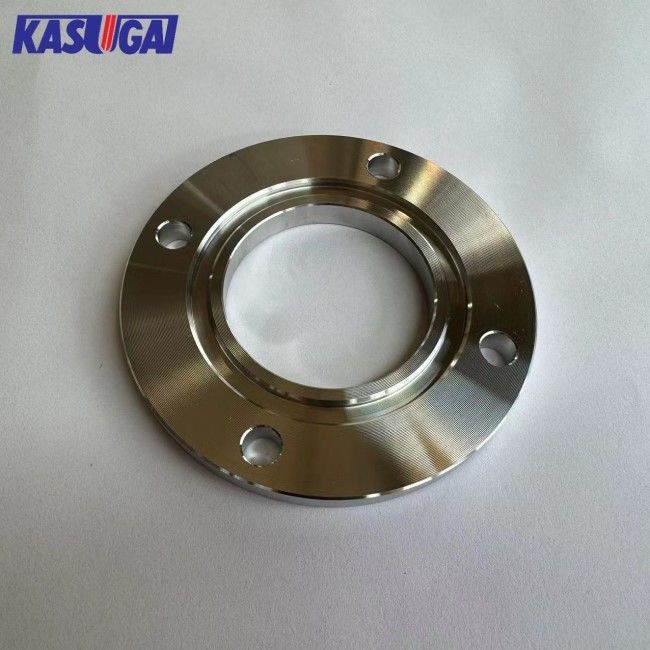

JIS SUS304 VG-FF 65A 스테인리스 스틸 진공 (VG) 전체 면 (FF) 플랜지
JIS VG / VF 플랜지는 주로 진공 분배 파이프 및 챔버에서 사용됩니다. 글자 V는 진공, F는 평면, G는 가스켓을 의미합니다.
제품 정보
| 제품 이름 | JIS SUS304 VG-FF 65A 플랜지 |
| 크기 범위 | OD145mm 두께 10mm |
| 압력급 | 10K |
| 표준 | JIS B2290 (ISO 1906) |
| 얼굴 유형 | 전체 얼굴 (FF) |
| 재료 | SUS304 |
| 원산지 | 중국 |
JIS VG 플랜지 크기 (mm)
|
파이프 명목 크기 |
플랜지 번호 | D | 과다 복용 | 두께 | 볼트 구멍 | 볼트 모델 | 가스켓 | ||||
| T | C | 아니죠 | H | G1 | G2 | S | |||||
| 10A | VG-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 | 34 | 24 | 3 |
| 20A | VG-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 | 44 | 34 | 3 |
| 25A | VG-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 | 50 | 40 | 3 |
| 40A | VG-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 | 65 | 55 | 3 |
| 50A | VG-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 | 80 | 70 | 3 |
| 65A | VG-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 | 95 | 85 | 3 |
| 80A | VG-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 | 110 | 100 | 3 |
| 100A | VG-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 | 130 | 120 | 3 |
| 125A | VG-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 | 160 | 150 | 3 |
| 150A | VG-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 | 185 | 175 | 3 |
| 200A | VG-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 | 241 | 225 | 4.5 |
| 250A | VG-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 | 291 | 275 | 4.5 |
| 300A | VG-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 | 341 | 325 | 4.5 |
| 350A | VG-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 | 396 | 380 | 4.5 |
| 400A | VG-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | M16 | 446 | 430 | 4.5 |
| 450A | VG-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | M16 | 504 | 480 | 7 |
| 500A | VG-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | M16 | 554 | 530 | 7 |
소재:무화강 SUS304
SUS304는 일본의 JIS 표준이며 18% Cr과 8% Ni를 포함하는 가장 일반적으로 사용되는 스테인리스 스틸입니다.그것은 높은 온도와 낮은 온도 환경에서 좋은 강도와 열 저항을 유지할 수 있습니다, 그리고 또한 경화 저항성, 용접성, 냉면 가공성 및 온화한 대기에서의 기계적 특성을 가지고 있습니다.
SUS304 스테인리스 스틸 화학 성분
| 표준 | 등급 | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | 니 |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 | 8~10.5 |
SUS304 스테인리스 스틸 기계적 특성
| 표준 | 등급 |
디아. (mm) |
생산력 (N/mm)2) |
팽창 강도 (N/mm)2) |
길쭉함 (%) |
단단함 (HB) |
단단함 (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
얼굴 타입: FF 전체 얼굴
풀 페이스 플랜지는 볼팅 서클 얼굴과 같은 평면에있는 가스켓 표면을 가지고 있습니다.응용 프로그램 평면 플랜지를 사용 평면 플랜지 또는 플랜지 부착 casting에서 만들어집니다..
전체 얼굴-FF
가착면의 분류와 JIS B2220의 지정에 따라
