| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | ASTM A182 F316/L ANSI B16.5 WN 무선주파수 CL150 |
| 문서 | 제품 설명서 PDF |

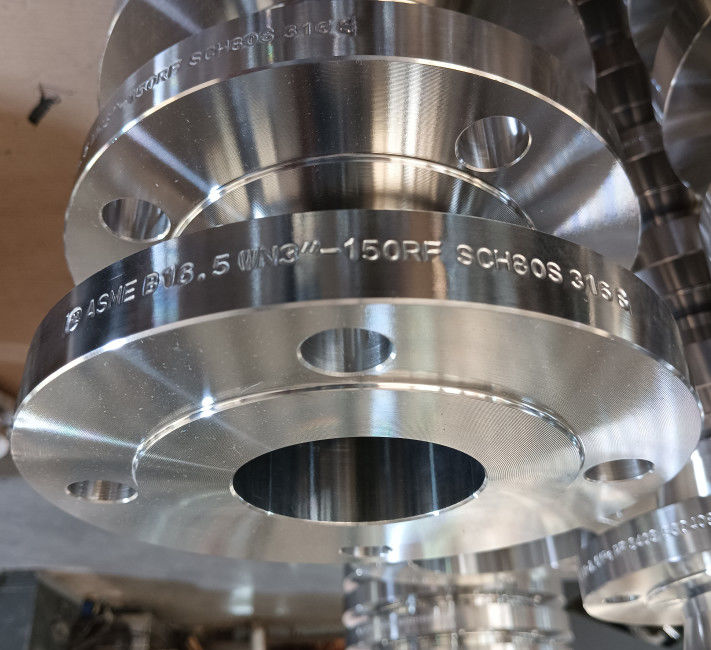

ASTM A182 F316/L ANSI B16.5 WN RF 150급 스테인리스 스틸 용접 목 높이 얼굴 플랜지
제품 정보
| 제품 이름 | ASTM A182 F316/L ANSI B16.5 WN RF 150급 스테인리스 스틸 용접 목 높이 얼굴 플랜지 |
| 크기 범위 | 1/2~24 |
| 압력급 | 150급 |
| 표준 | ASTM A182 F316/L |
| 얼굴 유형 | WNRF-웨일드 목 높이 얼굴 |
| 사양 | ANSI B165 |
소재: ASTM A182 F316/F316L
스테인리스 스틸 316/ 316L 플랜지는 몰리브덴의 추가로 인해 염화 환경에서의 구덩이 부식에 대한 저항성을 향상 시켰습니다.ASME B16에 따라.5 및 ASME B16.47, SS 316 / 316L 플랜지는 ASTM A182 등급 F316 또는 F316L의 도공, ASTM A351 등급 CF8M 또는 CF3M의 도공 및 ASTM A240 등급 316 또는 316L의 판으로 만들어질 수 있습니다.
SS 316 / 316L 플랜지는 용접 목, 슬리프, 블라인드, 소켓 용접, 랩 관절, 스레드 및 감소 등과 같은 다양한 유형으로 장착 할 수 있습니다. ASME B16의 플랜지.5는 150급의 1/2′′에서 24′′ 사이즈로 제공될 수 있습니다.300, 400, 600, 900, 1500, 2500. ASME B16.47 시리즈 A의 플랜지는 클래스 150, 300, 400, 600, 900에서 26 "~ 60" 사이즈로 제공될 수 있으며 ASME B16의 플랜지는47시리즈 B는 75급의 26"에서 60" 사이즈로 제공될 수 있습니다., 150, 300, 400, 600, 900
ASTM A182 F316/F316L 화학적 성분 (%)
| 등급 | C, 최대 | Mn, 최대 | P, 최대 | S, 최대 | 네, 최대 | 니 | Cr | 모 | N, 최대 |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 100.0~14.0 | 160.0~18.0 | 20.00~3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 100.0~15.0 | 160.0~18.0 | 20.00~3.00 | 0.10 |
ASTM A182 F316/F316L 기계적 특성
| 등급 |
팽창 강도, 분 (MPa) |
양력 강도, 분 (MPa) |
2인치, 분 (%) |
면적 감소, 분 (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
플랜지 타입:접속 목 플랜지 (WN)
용접 목 플랜지 (sweld neck flange) 는 톱니 톱니 톱니 또는 높은 톱니 톱니라고도 불리는 플랜지이며, 파이프에 스트레스를 옮길 수 있는 플랜지입니다.플랜지 바닥에서 높은 스트레스 농도의 감소를 보장합니다.두 가지 용접 목 플랜지 디자인이 있습니다. 첫 번째 유형은 파이프와 함께 사용되며 두 번째, 더 긴 유형은 파이프와 함께 사용할 수 없지만 공정 시설과 함께 사용됩니다.용접 목 플랜지 둘레의 가장자리를 넘어 확장하는 둥근 장착으로 구성됩니다이 플랜지는 일반적으로 조공으로 만들어집니다. 실제로 파이프에 용접됩니다.
얼굴 타입: 얼굴이 들어올린 (RF)
리즈드 페이스 플랜지는 프로세스 플랜트 애플리케이션에서 사용되는 가장 일반적인 유형이며 쉽게 식별 할 수 있습니다.그것은 봉쇄 표면이 볼팅 원 표면 위에 들어서기 때문에 상승 얼굴로 언급됩니다이 표면 유형은 평면 반지 잎 유형 및 나선 부리 및 이중 자켓 유형과 같은 금속 복합 물질을 포함하여 광범위한 가스켓 디자인 조합을 사용할 수 있습니다.
RF 플랜지의 목적은 더 작은 가스켓 부위에 더 많은 압력을 집중시키고 이로 인해 관절의 압력 격리 능력을 높이는 것입니다. 지름과 높이는 ASME B16에 있습니다.5 정의압력급과 지름에 따라, 플랜지의 압력 등급은 들어올린 면의 높이를 결정합니다.
ANSI B16.5 플랜지 크기 - 150급 (mm)
| 명목 크기 | 디아 밖에서 | 두께 | 허브를 가로지르는 길이 | 허브의 다이어 | 키운 얼굴 다이아. | 각 반지름 | 소켓 깊이 | 카운터 보어 | 스레드 길이 | 볼트 구멍 | |||||
| WN |
SO SW TR |
LJ | LJ | SW | TR | 볼트 서클 다이어 | 아니 | 다이아 | |||||||
| A | B | 오 | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | |
| 15 | 1/2 | 89 | 11.2 | 47.8 | 16 | 30.0 | 35.1 | 3 | 10 | 45도에서 크기가 큰 직선으로 갈라진o | 16 | 60.5 | 4 | 16 | |
| 20 | 3/4 | 99 | 12.7 | 52.3 | 16 | 38.0 | 42.9 | 3 | 11 | 16 | 69.8 | 4 | 16 | ||
| 25 | 1 | 108 | 14.3 | 55.6 | 18 | 49.5 | 50.8 | 3 | 13 | 18 | 79.2 | 4 | 16 | ||
| 32 | 1-1/4 | 117 | 15.8 | 57.2 | 21 | 58.5 | 63.5 | 5 | 14 | 21 | 88.9 | 4 | 16 | ||
| 40 | 1-1/2 | 127 | 17.6 | 62.0 | 22 | 65.0 | 73.2 | 6 | 16 | 22 | 98.6 | 4 | 16 | ||
| 50 | 2 | 152 | 19.1 | 63.5 | 25 | 77.5 | 91.9 | 8 | 18 | 25 | 120.6 | 4 | 19 | ||
| 65 | 2/21 | 178 | 22.4 | 69.8 | 28 | 90.5 | 104.6 | 8 | 19 | 28 | 139.7 | 4 | 19 | ||
| 80 | 3 | 190 | 23.9 | 69.8 | 30 | 108 | 127.0 | 10 | 21 | 30 | 152.4 | 4 | 19 | ||
| 90 | 3-1/2 | 216 | 23.9 | 71.4 | 32 | 122 | 139.7 | 10 | 32 | 177.8 | 8 | 19 | |||
| 100 | 4 | 229 | 23.9 | 76.2 | 33 | 135 | 157.2 | 11 | 33 | 190.5 | 8 | 19 | |||
| 125 | 5 | 254 | 23.9 | 88.9 | 37 | 164 | 185.7 | 11 | 37 | 215.9 | 8 | 22 | |||
| 150 | 6 | 279 | 25.4 | 88.9 | 40 | 192 | 215.9 | 13 | 40 | 241.3 | 8 | 22 | |||
| 200 | 8 | 343 | 28.5 | 101.6 | 44 | 246 | 269.7 | 13 | 44.4 | 298.4 | 8 | 22 | |||
| 250 | 10 | 406 | 30.3 | 101.6 | 49 | 305 | 323.8 | 13 | 49.3 | 362.0 | 12 | 22 | |||
| 300 | 12 | 483 | 31.8 | 114.3 | 56 | 365 | 381.0 | 13 | 55.6 | 431.8 | 12 | 26 | |||
| 350 | 14 | 535 | 35.1 | 127.0 | 57 | 79 | 400 | 412.8 | 13 | 57.2 | 476.2 | 12 | 29 | ||
| 400 | 16 | 595 | 36.6 | 127.0 | 64 | 87 | 457 | 469.9 | 13 | 63.5 | 539.8 | 16 | 29 | ||
| 450 | 18 | 635 | 39.7 | 139.7 | 68 | 97 | 505 | 533.4 | 13 | 68.3 | 577.8 | 18 | 32 | ||
| 500 | 20 | 700 | 43.0 | 144.5 | 73 | 103 | 559 | 584.2 | 13 | 73.2 | 635.0 | 20 | 32 | ||
| 600 | 24 | 815 | 47.8 | 152.4 | 83 | 111 | 663 | 692.2 | 13 | 82.6 | 749.3 | 20 | 35 | ||
| 명목 크기 | 반지 관절 플랜지의 차원 | 무게 (kg) | |||||||||||
| 구리 번호 | 윗부분의 다이아 | 피치 다이아 | 깊이 | 너비 | 바닥 반지름 |
WN 40 |
SO | BL |
SW 40 |
LJ | TR | ||
| A | B | K | P | E | F | r2 | |||||||
| 15 | 1/2 | 0.57 | 0.41 | 0.43 | 0.42 | 0.46 | 0.42 | ||||||
| 20 | 3/4 | 0.73 | 0.59 | 0.64 | 0.60 | 0.65 | 0.60 | ||||||
| 25 | 1 | R15 | 63.5 | 47.62 | 6.35 | 8.74 | 0.8 | 1.03 | 0.79 | 0.87 | 0.81 | 0.86 | 0.82 |
| 32 | 1-1/4 | R17 | 73.5 | 57.16 | 6.35 | 8.74 | 0.8 | 1.33 | 1.03 | 1.16 | 1.05 | 1.10 | 1.07 |
| 40 | 1-1/2 | R19 | 83.0 | 65.07 | 6.35 | 8.74 | 0.8 | 1.76 | 1.36 | 1.58 | 1.38 | 1.43 | 1.41 |
| 50 | 2 | R22 | 102 | 82.55 | 6.35 | 8.74 | 0.8 | 2.61 | 2.10 | 2.47 | 2.14 | 2.20 | 2.18 |
| 65 | 2/21 | R25 | 122 | 101.60 | 6.35 | 8.74 | 0.8 | 4.08 | 3.25 | 4.00 | 3.34 | 3.40 | 3.38 |
| 80 | 3 | R29 | 134 | 114.30 | 6.35 | 8.74 | 0.8 | 4.93 | 3.87 | 4.95 | 3.99 | 4.00 | 4.05 |
| 90 | 3-1/2 | R33 | 154 | 131.78 | 6.35 | 8.74 | 0.8 | 6.12 | 4.89 | 6.42 | 5.06 | 5.10 | |
| 100 | 4 | R36 | 172 | 149.22 | 6.35 | 8.74 | 0.8 | 6.96 | 5.38 | 7.09 | 5.55 | 5.63 | |
| 125 | 5 | R40 | 194 | 171.45 | 6.35 | 8.74 | 0.8 | 8.83 | 6.29 | 8.72 | 6.43 | 6.68 | |
| 150 | 6 | R43 | 219 | 193.68 | 6.35 | 8.74 | 0.8 | 10.9 | 7.77 | 11.4 | 7.89 | 8.27 | |
| 200 | 8 | R48 | 274 | 247.65 | 6.35 | 8.74 | 0.8 | 17.9 | 12.4 | 19.6 | 12.6 | 12.6 | |
| 250 | 10 | R52 | 331 | 304.80 | 6.35 | 8.74 | 0.8 | 25.0 | 17.6 | 29.1 | 17.8 | 17.6 | |
| 300 | 12 | R56 | 407 | 381.00 | 6.35 | 8.74 | 0.8 | 38.7 | 27.7 | 43.8 | 28.1 | 27.8 | |
| 350 | 14 | R59 | 426 | 396.88 | 6.35 | 8.74 | 0.8 | 51 | 35.3 | 59 | 47.6 | 35.2 | |
| 400 | 16 | R64 | 483 | 454.02 | 6.35 | 8.74 | 0.8 | 64 | 44.9 | 77 | 63.5 | 45.3 | |
| 450 | 18 | R68 | 547 | 517.52 | 6.35 | 8.74 | 0.8 | 75 | 49.3 | 94 | 72.6 | 49.7 | |
| 500 | 20 | R72 | 597 | 558.80 | 6.35 | 8.74 | 0.8 | 94 | 63 | 123 | 88.5 | 63.5 | |
| 600 | 24 | R76 | 712 | 673.10 | 6.35 | 8.74 | 0.8 | 133 | 89 | 188 | 124.7 | 90.5 | |
