| 원래 장소 | 중국 |
| 브랜드 이름 | Kasugai |
| 모델 번호 | JIS SUS304 VF FF |
| 문서 | 제품 설명서 PDF |

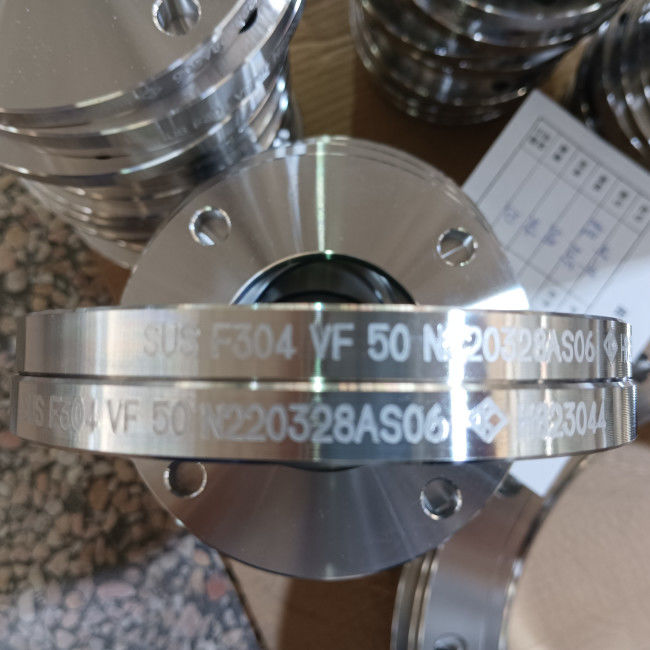

JIS SUS304 VF FF JIS 표준 스테인레스 강 진공 전체적인 표면 플랜지
제품 정보
| 상품 이름 | JIS SUS304 VF FF JIS 표준 스테인레스 강 진공 전체적인 표면 플랜지 |
| 크기 범위 | 3/8 내지 20 |
| 압력 클래스 | 5K 10K 16K 20K 40K |
| 표준 | JISB2290 |
| 페이스형 | 전체적인 표면 (FF) |
| 재료 | SUS304 |
| 식자재원산지정보 | 중국 |
재료 :스테인레스 강 SUS304
18% Cr와 8% Ni를 포함하면서, SUS304 소재는 일본인 JIS 표준과 가장 일반적으로 사용된 스테인레스 강입니다. 그것은 고온과 저온 환경에서 좋은 강도와 열저항성을 유지할 수 있고, 또한 온화한 대기에 좋은 부식 저항성, 용접성, 냉간 가공성과 역학적 성질을 가지고 있습니다.
SUS304 스테인레스 강 화학조성
| 표준 | 등급 | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 | 8-10.5 |
SUS304 스테인레스 강 역학적 성질
| 표준 | 등급 |
Dia.(d) (밀리미터) |
항복 강도 (N/mm2) |
인장 강도 (N/mm2) |
신장 (%) |
견고성 (브리넬경도) |
견고성 (비커스경도) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
JIS VF 플랜지 치수 (밀리미터)
|
파이프 공칭 크기 |
아니오 플랜지처리되세요 | Ｄ | OD | 두께 | 볼트 구멍 | 볼트 모델 | ||
| Ｔ | Ｃ | 아니오. | Ｈ | |||||
| 10A | VF-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | VF-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | VF-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | VF-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | VF-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | VF-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | VF-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | VF-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | VF-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | VF-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | VF-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | VF-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | VF-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | VF-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | VF-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | VF-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | VF-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | M16 |
페이스형 FF 전체적인 표면
구조적으로 JIS 표준에 똑같은 FF-풀 표면은 ASTM 규격에 편평면과 동등합니다. 전면 자리 플랜지는 볼트결합 써클 표면으로서의 동일 면에서 개스킷 표면을 가지고 있습니다. 전면 자리 플랜지를 사용하는 애플리케이션은 자주 접합 플랜지 또는 플랜지된 피팅이 캐스팅으로부터 만들어지는 그것들입니다.
가스킷 표면과 선임의 JIS 표준분류
| 가스킷 표면의 분류 | 선임 | 형태 | ||
| 전체적인 표면 | FF | |
||
| 부낸표면 | RF | |
||
| 맞춤자리 | 남자 씨트 | MF | MF-M | |
| 암 좌석 | MF-F | |
||
| 제혀 | 발언 | TG | TG-T | |
| 홈 | TG-G | |
||
