제품 상세정보
원래 장소: 중국
브랜드 이름: KASUGAI
인증: ISO-9001; PED; AD 2000
모델 번호: AISI 304 ISO 49-1994(E) CL150 스테인리스 스틸 캐스트 스레드 부싱
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 협상됩니다
가격: PER BASE MATERIAL PRICE
포장 세부 사항: 내항성이 있는 포장
배달 시간: 한 컨테이너를 위한 60 일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 100 톤 / 달
상품 이름: |
AISI 304 ISO 49-1994(E) CL150 스테인리스 스틸 캐스트 스레드 부싱 |
크기 범위: |
1/8 내지 4 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
압력 클래스: |
150 |
표준: |
ASTM A351(CF8, CF8M), JIS(SCS13, SCS14), AISI(304/L,316/L), ASTM A182/A276(304/L, 316/L), |
차원: |
ISO 49-1994(E), MSS SP-114 |
상품 이름: |
AISI 304 ISO 49-1994(E) CL150 스테인리스 스틸 캐스트 스레드 부싱 |
크기 범위: |
1/8 내지 4 |
스레드 유형: |
ASME B1.20.1(NPT), BS 21(NSPT), DIN2999/259 |
압력 클래스: |
150 |
표준: |
ASTM A351(CF8, CF8M), JIS(SCS13, SCS14), AISI(304/L,316/L), ASTM A182/A276(304/L, 316/L), |
차원: |
ISO 49-1994(E), MSS SP-114 |

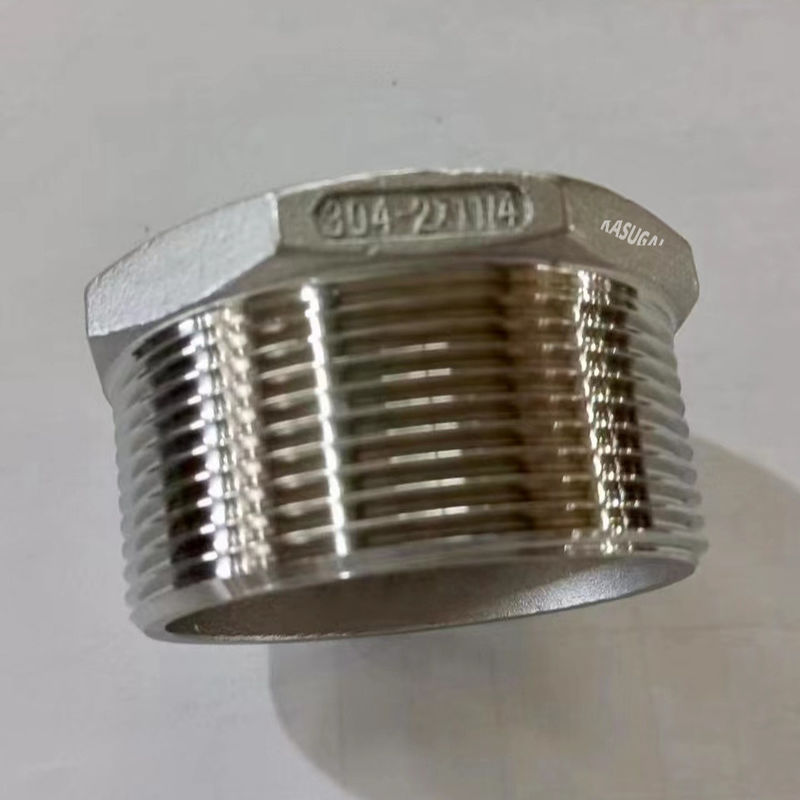

AISI 304 ISO 49-1994(E) CL150 스테인레스 강 캐스트 나사형 부싱
제품 정보
| 상품 이름 | AISI 304 ISO 49-1994(E) CL150 스테인레스 강 캐스트 나사형 부싱 |
| 스레드 유형 | ASME B1.20.1(NPT), BS 21 (NSPT), DIN2999/259 |
| 차원 | ISO 49-1994(E), MSS SP-114, ANSI B16.3 |
| 크기 범위 | 1/8 내지 4 |
| 압력 클래스 | 클래스 150 |
| 재료 | ASTM A351 (CF8, CF8M), JIS(SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304 / Ｌ, 316 / Ｌ) |
부싱 (밀리미터)의 ISO 49-1994 차원
이면폭, Ｓ는 제조사의 신중에 남아있습니다.
| 적당한 크기 (인치) | 패턴 |
차원 (밀리미터)
|
포설 길이 (밀리미터) | |
| a | 비 | Ｚ | ||
| 14 ×18 | 나 | 20 | ― | 13 |
| 38 ×18 | II | 20 | ― | 13 |
| 38 ×14 | 나 | 20 | ― | 10 |
| 12 ×18 | II | 24 | ― | 17 |
| 12 ×14 | II | 24 | ― | 14 |
| 12 ×38 | 나 | 24 | ― | 14 |
| 34×14 | II | 26 | ― | 16 |
| 34 ×38 | II | 26 | ― | 16 |
| 34 ×12 | 나 | 26 | ― | 13 |
| 1 ×14 | II | 29 | ― | 19 |
| 1 ×38 | II | 29 | ― | 19 |
| 1 ×12 | II | 29 | ― | 16 |
| 1 ×34 | 나 | 29 | ― | 14 |
| 114 ×38 | II | 31 | ― | 21 |
| 114 ×12 | II | 31 | ― | 18 |
| 114 ×34 | II | 31 | ― | 16 |
| 114 ×1 | 나 | 31 | ― | 14 |
| (112 ×38) | II | 31 | ― | 21 |
| 112 ×12 | II | 31 | ― | 18 |
| 112 ×34 | II | 31 | ― | 16 |
| 112 ×1 | II | 31 | ― | 14 |
| 112 ×114 | 나 | 31 | ― | 12 |
| 2 ×12 | 3세 | 35 | 48 | 35 |
| 2 ×34 | 3세 | 35 | 48 | 33 |
| 2 ×1 | II | 35 | ― | 18 |
| 2 ×114 | II | 35 | ― | 16 |
| 2 ×112 | II | 35 | ― | 16 |
| 212 ×1 | 3세 | 40 | 54 | 37 |
| 212 ×114 | 3세 | 40 | 54 | 35 |
| 212 ×112 | II | 40 | ― | 21 |
| 212 ×2 | II | 40 | ― | 16 |
| 3 ×1 | 3세 | 44 | 59 | 42 |
| 3 ×114 | 3세 | 44 | 59 | 40 |
| 3 ×112 | 3세 | 44 | 59 | 40 |
| 3 ×2 | II | 44 | ― | 20 |
| 3 ×212 | II | 44 | ― | 17 |
| 4 ×2 | 3세 | 51 | 69 | 45 |
| 4 ×212 | 3세 | 51 | 69 | 42 |
| 4 ×3 | II | 51 | ― | 21 |
