제품 상세정보
원래 장소: 중국
브랜드 이름: Kasugai
모델 번호: JIS SUS304 VF 편평면
문서: 제품 설명서 PDF
지불과 운송 용어
최소 주문 수량: 교섭할 수 있습니다
가격: 협상 가능
포장 세부 사항: 항해에 적합한 팩왕
배달 시간: 30 - 60 근무일
지불 조건: Ｌ / Ｃ, Ｔ / Ｔ
공급 능력: 달 당 500 톤
상품 이름: |
JIS SUS304 스테인레스 강 진공 (VF) 편평면 (FF) 플랜지 |
크기 범위: |
3/8 내지 36 |
압력 클래스: |
5K 10K 16K 20K 40K |
표준: |
JIS B2290 |
페이스형: |
편평면 (FF) |
재료: |
SUS304 |
상품 이름: |
JIS SUS304 스테인레스 강 진공 (VF) 편평면 (FF) 플랜지 |
크기 범위: |
3/8 내지 36 |
압력 클래스: |
5K 10K 16K 20K 40K |
표준: |
JIS B2290 |
페이스형: |
편평면 (FF) |
재료: |
SUS304 |

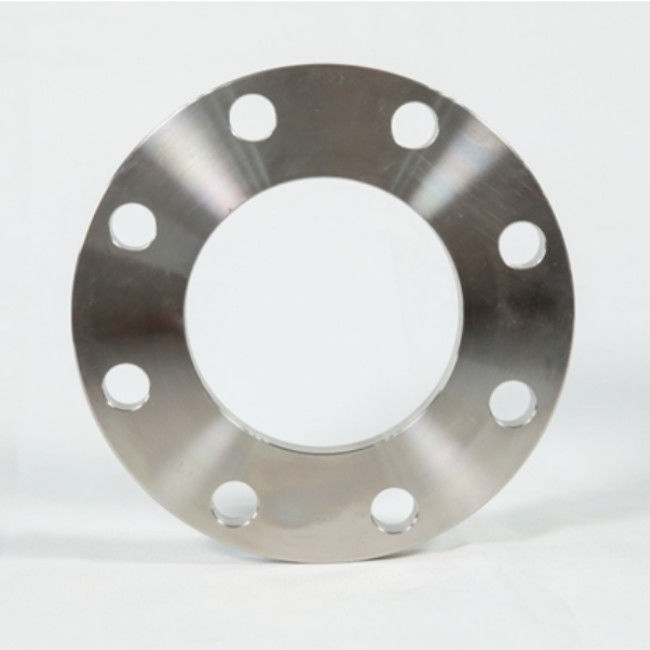

JIS SUS304 스테인레스 강 진공 (VF) 편평면 (FF) 플랜지
재료 :스테인레스 강 SUS304
18% Cr와 8% Ni를 포함하면서, SUS304 소재는 일본인 JIS 표준과 가장 일반적으로 사용된 스테인레스 강입니다. 그것은 고온과 저온 환경에서 좋은 강도와 열저항성을 유지할 수 있고, 또한 온화한 대기에 좋은 부식 저항성, 용접성, 냉간 가공성과 역학적 성질을 가지고 있습니다.
SUS304 스테인레스 강 화학조성
| 표준 | 등급 | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 | 8-10.5 |
SUS304 스테인레스 강 역학적 성질
| 표준 | 등급 |
Dia.(d) (밀리미터) |
항복 강도 (N/mm2) |
인장 강도 (N/mm2) |
신장 (%) |
견고성 (브리넬경도) |
견고성 (비커스경도) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
페이스형 FF 편평면
전면 자리 플랜지는 볼트결합 써클 표면으로서의 동일 면에서 개스킷 표면을 가지고 있습니다. 전면 자리 플랜지를 사용하는 애플리케이션은 자주 접합 플랜지 또는 플랜지된 피팅이 캐스팅으로부터 만들어지는 그것들입니다.
제품 정보
| 상품 이름 | JIS SUS304 스테인레스 강 진공 (VF) 편평면 (FF) 플랜지 |
| 크기 범위 | 3/8 내지 20 |
| 압력 클래스 | 5K 10K 16K 20K 40K |
| 표준 | JISB2290 |
| 페이스형 | 편평면 (FF) |
| 재료 | SUS304 |
| 식자재원산지정보 | 중국 |
JIS VF 플랜지 치수 (밀리미터)
|
명목상인 파이프 사이즈 |
아니오 플랜지처리되세요 | Ｄ | OD | 두께 | 볼트 구멍 | 볼트 모델 | ||
| Ｔ | Ｃ | 아니오. | Ｈ | |||||
| 10A | VF-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | VF-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | VF-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | VF-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | VF-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | VF-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | VF-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | VF-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | VF-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | VF-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | VF-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | VF-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | VF-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | VF-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | VF-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | VF-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | VF-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | M16 |
