나사목 플랜지 TR ASTM A182 ANSI B16.5

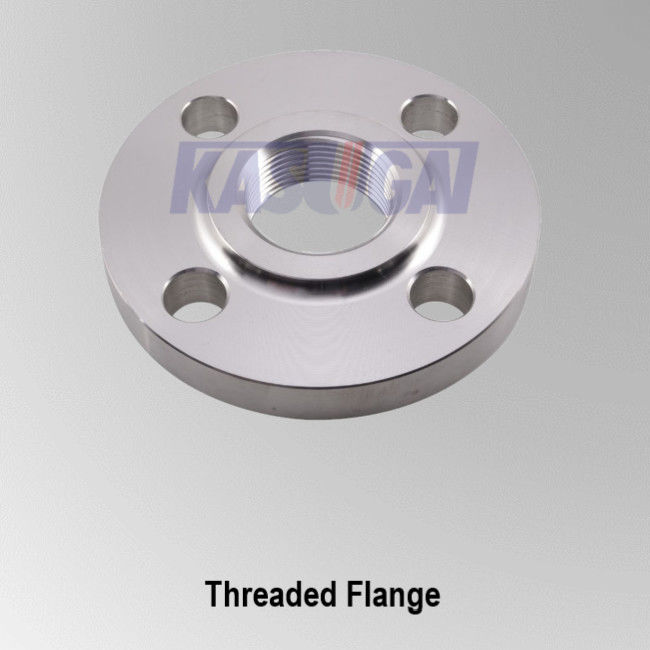

나사목 플랜지
ASME B16.5에 따라 제조된 나사목 플랜지는 플랜지에 하락과 유사하지만, 그러나 구멍이 ASME B1.20.1에 따른 관용 테이퍼 나사를 가지고 있을 것입니다. 스레드는 플랜지 개구의 주축으로 집중적이고 정렬에서 변화가 (플랜지 표면과 직각인) 미터마다 5 밀리미터를 초과하지 않을 것입니다. 나사목 플랜지는 학급 150의 정력 압력을 위한 NPS 24를 통한 규모 NPS 1/2에 이용할 수 있, 더 클래스 300, 학급 400, 학급 600과 학급 900입니다. 학급 1500년 동안 규모와 학급 2500은 NPS 1/2에서 NPS 2-1/2로부터 이용가능합니다.
제품 정보
| 상품 이름 | 나선부 스테인레스 강 플랜지 |
| 크기 범위 | 1/2' 내지 24 " |
| 압력 클래스 | 150, 300, 400, 600, 900, 1500, 2500, |
| 표준 | ASTM A182 |
| 페이스형 | 나선부입니다 (TR) |
| 차원 | ANSI B16.5, 맞춘 그림 |
| 두께 | Sch160에 대한 Sch5S, XXS |
| 식자재원산지정보 | 중국 |
| 애플리케이션 | 물 또는 항공 업무는 엄청난 압박과 정상 온도에와 / 또는 용접이 위험을 만들 수 있는 고폭탄 지역에서 작동합니다. |
| 테스트 | 디렉트-레딩 분광기, 정수압시험 기계, X선 검출기, 초음파 결함 탐지기, 자분 탐지기 |
| 시험 성적 증명서 | 원료는 증명한다고 100% 방사선 투과 시험은 밝힌다고 제 3자 감사는 밝힙니다 |
이점과 단점 : 애플리케이션
나선부 플랜지 연결은 용접 없이 모여질 수 있습니다. 그것의 마지막에 테이퍼드 나사산으로 구비되는 파이프는 즉시 나사목 플랜지로 모여질 수 있습니다. 이 한국식은 나사목 플랜지를 보통 주위 온도에 그리고 용접이 위험을 만들 수 있는 대단히 폭발적 지역에서 작동하는 엄청난 압박 서비스에 적합하게 합니다.
나사목 플랜지의 단점은 또한 명백합니다. 외부와 내부 스레드 사이에 형성된 갈라진 틈은 쉽게 공정 유체를 사로잡고 보유할 수 있습니다. 이것은 공정 유체가 스레드 부위를 관통하고, 실패의 결과가 되는 틈새 부식에 영향받기 쉬운 나사 결합을 합니다. 나사 연결은 또한 중요한 응력 라이저를 의미합니다. 스트레스가 긴축으로 인해 과감하게 스레드 부위에서 강화되기 때문에, 정렬 불량에 의해 초래된 신축성 또는 움직임의 상대적으로 극소수 주기는 나사목 플랜지를 실패에 맡길 수 있습니다.
나선부 강철 플랜지는 보통 (DN 150) 크기 NPS 6에 대해 물 또는 항공 업무로 제한되거나 더 작고 설계온도로 250' Ｆ를 초과되지 않습니다. 그들은 고온 또는 순환 응력 또는 부식성 유체와 연관된 조건에 적합하지 않습니다. 나사목 플랜지에 대한 치수 허용차는 플랜지에 하락의 그것과 거의 같습니다.
